В средстве 3D-просмотра выберите прямоугольный объект/объекты.
Вкладка Моделирование > Определить намагничивание (или в дереве проекта выберите Условия), щелкните правой кнопкой мыши Намагничивание > Новый прямоугольный порт с сосредоточенными параметрами.

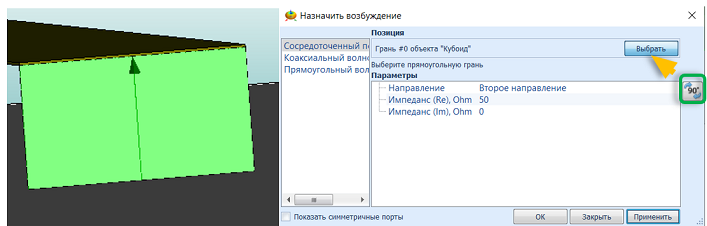

В диалоговом окне Определить намагничивание выберите Сосредоточенный порт.
Выберите прямоугольную грань, ограниченную двумя металлическими деталями, с помощью кнопки Выбрать.
Щелкните элемент управления вращением, чтобы выбрать направление.
Поскольку указанный порт с сосредоточенными параметрами является объектом искусственного намагничивания, программа GAMMA не может рассчитать его сопротивление. Оставьте значения по умолчанию для действительной и мнимой частей сопротивления порта с сосредоточенными параметрами или при необходимости настройте:
Дважды нажмите на элемент управления Impedance (Re), чтобы установить значение реальной составляющей сопротивления.
Дважды нажмите на элемент управления Impedance (Im), чтобы установить значение мнимой составляющей сопротивления.
Щелкните Применить, чтобы применить параметры для элемента.
Вы можете применить функцию намагничивания для других объектов в том же диалоговом окне. Выберите другой объект с помощью кнопки Выбрать.
Посмотреть примененные функции намагничивания можно в проектном дереве > Условия > Намагничивания.
Чтобы изменить направление намагничивания вне конструктора:

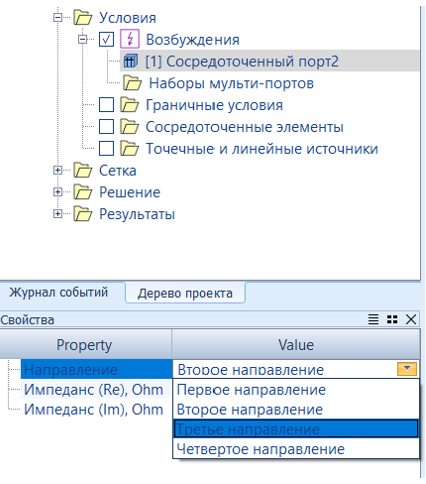

Условия в проектном дереве > Выберите порт > в Окне свойств измените направление с помощью контроля Направления.
