Установка настроек решателя

После создания модели, выбора материалов и определения условий нужно указать, каким образом программа выполнит расчет решения.

к сведению

Основные настройки решения устанавливаются присоздании нового проекта и выборе типа анализа (в зависимости от цели проекта).

Чтобы задать параметры решения для проекта, выполните следующие действия:

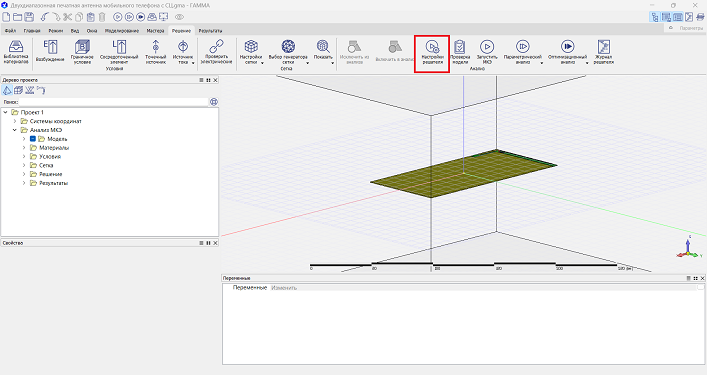

  1. На вкладке Решение нажмите кнопку Настройки решателя.

подсказка

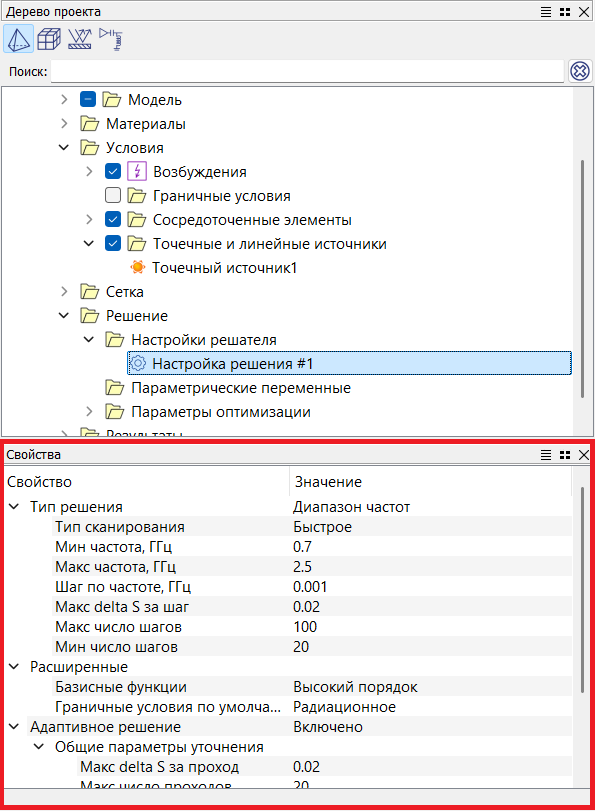

Для перехода к настройкам решателя также можно в дереве проекта развернуть узел Решение и затем выбрать Настройка решения #1. Параметры решателя отобразятся на панели Свойства.

  1. Укажите следующие параметры:

  • Тип решения - выберите тип решения. Возможные варианты:

    • Одна частота;
    • Диапазон частот;
    • Собственные моды;
    • Внутренние жесткие источники.

  • Одиночная частота – генерирует решение при частоте, равной единице.

    • Частота Решения, ГГц – укажите, для каких частот сохранять результаты решения. Чтобы изменить единицы: Файл > Настройки > вкладка Единицы.

  • Диапазон частот – генерирует решения в заданном диапазоне частот.

    • Минимальная частота, ГГц и Максимальная частота, ГГц – установите диапазон частотных точек.
    • Шаг частоты – установите шаг между частотными точками.

  • Резонанс – рассчитывает резонансы структуры. См. раздел Резонанс.

    • Частота, ГГц – укажите, для каких частот сохранять результаты решения.
    • Число резонансов – установите число резонансов для анализа.

  • EMC/EMI – анализирует электромагнитную совместимость и электромагнитную интерференцию.

    • Частота решения, ГГц – укажите, для каких частот сохранять результаты решения. Вы можете установить несколько значений частоты, разделенных запятыми. См. раздел EMC/EMI. Следующие параметры являются предустановленными, и мы рекомендуем их не менять:
    • Тип развертки:
      • Ускоренный – генерирует уникальное решение полного поля во всем указанном частотном диапазоне. GAMMA генерирует точное решение на центральной частоте и хорошую экстраполяцию решения поля в требуемом диапазоне частот из решения поля центральной частоты.
      • Тщательный – генерирует решения поля для всех частотных точек в частотном диапазоне (соответствующих всем этапам частоты в частотном диапазоне). Например, если вы укажете диапазон от 1000 МГц до 2000 МГц и шаг частоты 250, результатом будут решения для частот 1000, 1250, 1500, 1750 и 2000 МГц.

  • Продвинутый режим.

    • Основные функции:
      • Младший порядок – линейная интерполяция электромагнитного поля. Более высокая точность требует более плотной полигональной сетки. В свободном пространстве максимальный размер полигональной сетки должен быть меньше /10, где  – длина волны, зависящая от материала.
      • Старший порядок – квадратичная интерполяция электромагнитного поля. Решает постепенно больше неизвестных для каждого тетраэдра. Он более точен, чем младший порядок, но требует больше оперативной памяти. Поэтому чтобы сократить время решения, ему необходима более крупная полигональная сетка. В свободном пространстве максимальный размер полигональной сетки должен быть не менее /3, где  – длина волны, зависящая от материала.
    • Границы по умолчанию – Изменение настроек границ по умолчанию.
      • ГЭС;
      • Радиация.

  • Адаптивное решение – См. Адаптивное решение в разделе Генерация полигональной сетки.

    • Отключено/Включено.
