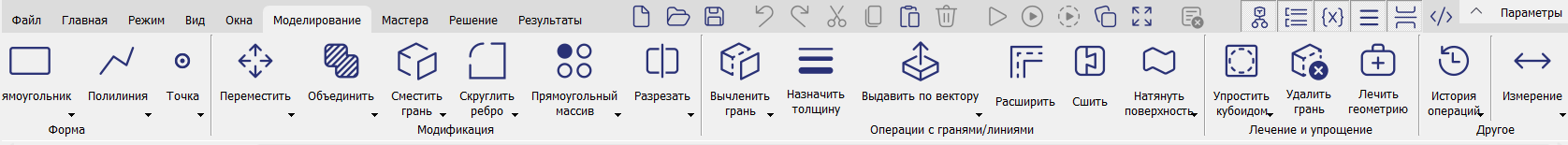

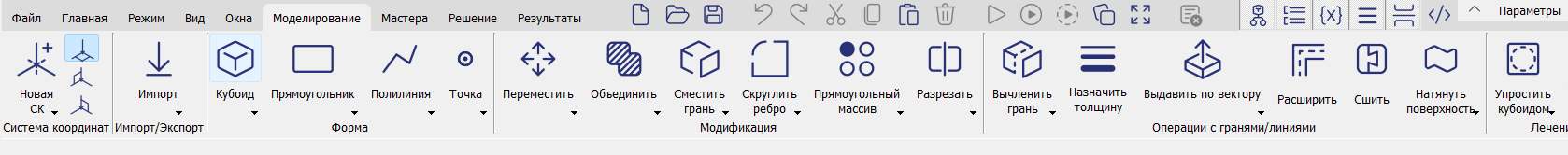

Вкладка Моделирование
Анализ операций рабочего процесса:
- Назначить условия конфигурации
 | Assign Material (Назначить материал) | Доступ к базе данных материалов для применения к твердым объектам. См. в разделе Каталоге материалов |
|---|---|---|
 | Assign Excitation (Назначить магнитную силу) | Определить поведение поля на границах проблемной области и интерфейсов объектов. См.в разделе Выбор условий |
 | Assign Boundary (Назначить границу) | Определить поведение поля на границах проблемной области и интерфейсов объектов. См.в разделе Выбор условий |
 | Assign Lumped Element (Назначить сосредоточенный элемент) | Определить поведение поля на границах проблемной области и интерфейсов объектов. См.в разделе Выбор условий |
 | Assign Point Source (Назначить точечный источник) | Добавить точечный источник для имитации электромагнитных помех. См. в разделе Точечный источник |
 | Check Electrical Link (Проверка электрического соединения) | Проверить электрическое соединение между двумя металлическими частями. См. в разделе Проверка электрического соединения |
- Указать настройки сетки
 | Settings (Настройки) | Задать размер сетки, лямбда-коэффициент и т.д. Или задать локальные настройки сетки для выбранных деталей модели. См. в разделе Генерация полигональной сетки |
|---|---|---|
 | Select Mesher (Выбрать сетку) | Выбрать между Exact Mesh (Точная сетка), Gamma Mesh (Гамма сетка) и Handset Mesh (Телефонная сетка). См. в разделе Генерация полигональной сетки. |
 | View (Просмотр) | Изучить статистику сетки и проблемы с контактами |
3.Указать настройки вычислителя и начать анализ
 | Apply Template (Применить шаблон) | Выбрать между Simple Model (простой моделью), Full Model (полной моделью) и Eigenmode (резонансом) |
|---|---|---|
 | Exclude from Analysis (Исключить из анализа) | Выбрать деталь модели, которая не учитывается при моделировании |
 | Include in Analysis (Ввести в анализ) | Нажать, чтобы включить ранее исключенную часть модели в анализ |
 | Настройки решателя (Solver Settings) | Задать параметры настройки моделирования |
 | Check Model Consistency (Проверка согласованности модели) | Убедитесь, что вы назначили материалы, условия и создали воздушную камеру |
 | Run Analysis (Запустить анализ) | Нажмите, чтобы начать моделирование. См. в разделе Проверка электрического соединения |
 | Run Parametric Analysis (Запустить параметрический анализ) | Нажмите, чтобы выполнить параметрический анализ |
 | Solver Log (Журнал решателя) | Просмотр информации о шагах решения и общем времени анализа. Изучите детали адаптации, если применяется метод построения гамма-сетки |
 | Calculation status (Состояние расчета) | Нажмите, чтобы отобразить строку состояния для процесса моделирования |
 | New Parametric Variable (Новая параметрическая переменная) | См. в разделе Параметрический анализ |
