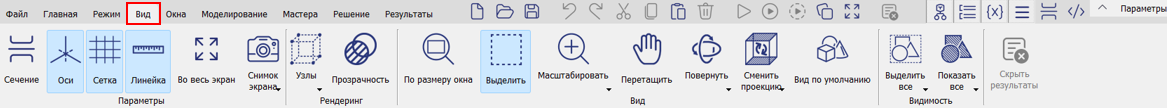

Вкладка «Вид»

Вкладка «Вид» содержит инструменты управления отображением модели и результатов.

Группа или команда	Назначение
Сечение	Вызов панели секущих плоскостей.
Оси, Сетка, Линейка	Управление вспомогательными элементами отображения. Сетка в этой группе относится к виду, а не к генерации расчётной сетки.
Во весь экран	Расширение области просмотра.
Снимок экрана	Создание изображения текущего вида.
Узлы	Выбор доступных вариантов отображения через раскрывающееся меню.
Прозрачность	Изменение способа отображения объектов для просмотра перекрывающихся деталей.
По размеру окна	Масштабирование и центрирование модели в области просмотра.
Выделить	Переход к выбору элементов.
Масштабировать, Перетащить, Повернуть	Изменение масштаба, положения вида и ориентации модели.
Сменить проекцию	Выбор проекции отображения.
Вид по умолчанию	Возврат к виду по умолчанию.
Выделить все	Команды выделения объектов.
Показать все	Команды управления видимостью объектов.
Скрыть результаты	Выход из отображения результатов к геометрии.

Команды со стрелкой содержат дополнительные варианты в раскрывающемся меню.

Управление видом не изменяет геометрию: для перемещения или вращения самих объектов используйте инструменты вкладки «Моделирование».

Подробнее: Управление видом модели, Выбор элементов модели, Панель поперечных сечений.
