Вкладка «Мастера»
Вкладка «Мастера» содержит инструменты создания типовых конструкций и настройки отдельных объектов модели.
Доступность в режиме МКЭ

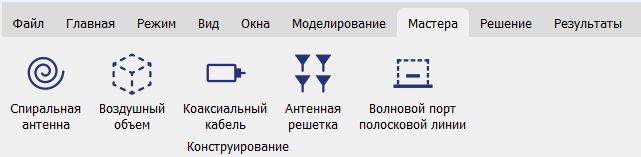

Для работы с мастерами при подготовке конечно-элементной модели выберите «Режим» → «Анализ МКЭ», затем откройте вкладку «Мастера». Здесь доступны следующие инструменты:
- Спиральная антенна;
- Воздушный объём;
- Коаксиальный кабель;
- Антенная решётка;
- Волновой порт полосковой линии.
Мастера применяются на этапе подготовки модели к расчёту. Для части операций необходима исходная геометрия: например, линия, задающая трассу коаксиального кабеля, или элемент, из которого будет сформирована антенная решётка.
Подробнее о выборе расчётного метода см. в разделе Режимы работы.
Какой мастер выбрать
| Мастер | Когда применяется | Пример задачи в режиме МКЭ |
|---|---|---|
| Спиральная антенна | Когда требуется построить геометрию спирального излучателя по заданным параметрам. | Подготовка модели спиральной антенны для исследования согласования и характеристик излучения; сравнение вариантов её геометрии. |
| Воздушный объём | Когда требуется сформировать окружающую модель воздушную область для расчёта электромагнитного поля. | Подготовка открытой задачи: расчёт излучения антенны или взаимодействия нескольких излучателей в окружающем пространстве. Размеры области и условия на её внешней границе выбирают с учётом задачи. |
| Коаксиальный кабель | Когда в трёхмерной модели нужен участок коаксиальной линии, построенный вдоль заданной линии. | Моделирование коаксиального подвода питания к антенне или участка фидерного тракта; исследование влияния его геометрии на согласование. |
| Антенная решётка | Когда требуется сформировать геометрическую модель решётки на основе исходного антенного элемента. | Подготовка многоэлементной структуры для расчёта взаимного влияния излучателей, согласования и характеристик излучения решётки. |
| Волновой порт полосковой линии | Когда требуется подготовить волновой порт для возбуждения полосковой линии. | Подготовка расчёта полоскового СВЧ-устройства, например фильтра или делителя мощности, с последующим определением S-параметров. |
Примеры в таблице показывают задачи, для которых полезен каждый мастер. Сам мастер выполняет операцию подготовки модели; характеристики устройства определяются при последующем расчёте и обработке результатов.
Работа с мастерами
Откройте вкладку «Мастера» и выберите инструмент, соответствующий задаче. В открывшемся окне задайте параметры и, если требуется, укажите исходные объекты модели. Состав полей и порядок выбора объектов зависят от мастера.
После выполнения операции проверьте полученную модель и завершите подготовку расчёта: назначение материалов, источников и граничных условий, настройку сетки и решателя. Конкретные действия зависят от того, что уже создано и настроено в проекте.
Параметры диалоговых окон и последовательности выполнения отдельных операций рассматриваются в разделе Мастера построения. Общие сведения о подготовке расчёта приведены в разделе Настройки решения.
Мастер «Антенная решётка» и режим синтеза
Мастер «Антенная решётка» используется при построении геометрической модели. В режиме МКЭ такая модель позволяет исследовать электромагнитное взаимодействие элементов решётки.
Режим «Синтез антенных решёток» предназначен для проектирования решётки на основе исходных диаграмм направленности одиночного излучателя и подбора параметров элементов для получения требуемой диаграммы направленности. Выбор этого режима описан в разделе Режимы работы.
