Возбуждения и порты

Назначение

Группа условий «Возбуждения и порты» предназначена для задания источников электромагнитного поля и определения способов взаимодействия модели с внешними устройствами.

Порты используются для ввода и вывода электромагнитной энергии из расчетной области и представляют собой специальный тип возбуждения, предназначенный для моделирования взаимодействия устройства с внешними линиями передачи.

Через порты в модель вводится известное распределение электромагнитного поля, а после завершения расчета определяются параметры распространения энергии через исследуемую структуру.

Через порты вычисляются:

• S/Y/Z-параметры;
• коэффициент стоячей волны;
• импеданс линии передачи.

Виды портов в САПР «ГАММА»

В САПР "ГАММА" можно задать следующие виды портов:

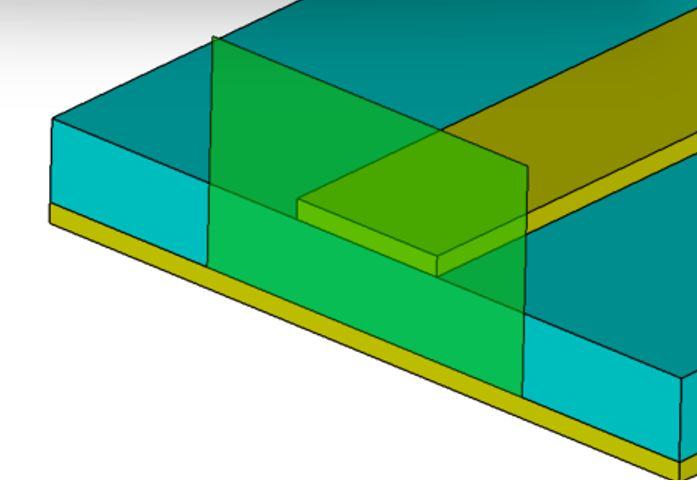

• сосредоточенный порт;

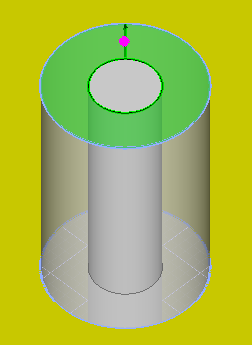

• коаксиальный волновой порт;

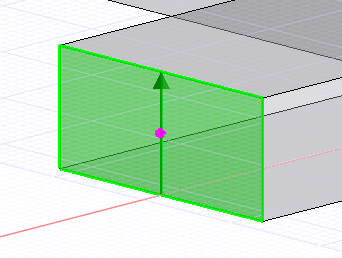

• прямоугольный волновой порт:

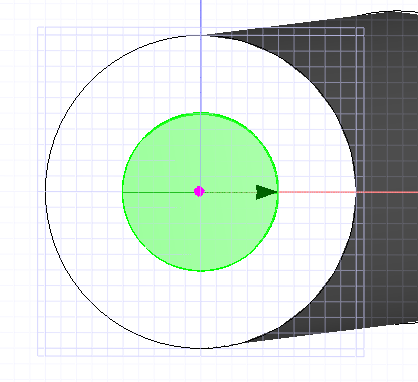

• круглый волновой порт.
