Подмагничивание
Назначение
Условие Подмагничивание предназначено для задания постоянного внешнего магнитного поля, воздействующего на ферромагнитные и ферритовые материалы модели.
В САПР «ГАММА» подмагничивание задается вектором напряженности магнитного поля с указанной величиной и направлением.
Подмагничивание используется при моделировании устройств, электромагнитные свойства которых зависят от приложенного постоянного магнитного поля.
Типичные области применения:
- ферритовые материалы;
- циркуляторы;
- изоляторы;
- фазовращатели;
- резонаторы;
- невзаимные СВЧ-устройства;
- магнитоуправляемые элементы.
Физический смысл
В отличие от большинства материалов, ферриты изменяют свои электромагнитные свойства под действием постоянного магнитного поля.
При отсутствии внешнего магнитного поля феррит обычно обладает изотропными свойствами.
После приложения поля в материале возникает преимущественная ориентация магнитных моментов, вследствие чего магнитная проницаемость становится анизотропной.
В результате изменяются:
- скорость распространения электромагнитной волны;
- фазовый сдвиг;
- поляризация;
- коэффициенты отражения и передачи;
- условия распространения собственных волн.
Именно благодаря этому эффекту работают циркуляторы, изоляторы и многие другие ферритовые СВЧ-устройства.
Следует учитывать, что подмагничивание само по себе не является источником электромагнитного излучения. Оно лишь изменяет свойства материалов, к которым применяется.
Когда использовать
Рекомендуется использовать подмагничивание, если:
- модель содержит ферритовые материалы;
- необходимо учитывать влияние постоянного магнитного поля;
- моделируется невзаимное устройство;
- требуется исследовать влияние величины магнитного поля.
Когда не использовать
Не рекомендуется использовать подмагничивание, если:
- модель не содержит магнитных материалов;
- используются только диэлектрики и проводники;
- магнитные свойства материалов не зависят от внешнего поля;
- выполняется обычный расчет антенн, линий передачи или резонаторов без ферритов.
В этих случаях назначение подмагничивания не оказывает влияния на результаты расчета.
Требования к материалу
Подмагничивание оказывает влияние только на материалы, для которых в библиотеке материалов САПР «ГАММА» задана ферромагнитная модель.
Перед назначением условия необходимо убедиться, что для материала определены параметры, описывающие его магнитные свойства.
Для корректного моделирования должны быть заданы следующие характеристики.
Намагниченность насыщения
Параметр Намагниченность насыщения (Saturation Magnetization) определяет максимально возможную намагниченность материала при воздействии внешнего магнитного поля.
От данного параметра зависят:
- магнитная проницаемость материала;
- положение ферромагнитного резонанса;
- характеристики распространения электромагнитных волн;
- рабочие свойства ферритового устройства.
Значение определяется используемым ферритовым материалом и обычно приводится в его технической документации.
Ширина линии ферромагнитного резонанса dH
Параметр dH характеризует ширину линии ферромагнитного резонанса.
Физически данный параметр определяет магнитные потери в материале и связан с процессами релаксации магнитных моментов.
При увеличении dH:
- возрастают магнитные потери;
- уменьшается добротность ферритовых устройств;
- увеличивается затухание электромагнитных волн.
Фактор Ланде
Фактор Ланде (Lande g-factor) характеризует гиромагнитные свойства материала и определяет связь между магнитным моментом и механическим моментом количества движения электронов.
Данный параметр используется при расчете гиромагнитных свойств феррита и влияет на положение ферромагнитного резонанса.
Для большинства ферритовых материалов значение фактора Ланде близко к 2, однако рекомендуется использовать значения, указанные производителем материала или в справочной литературе.
Частота измерения dH
Параметр Частота измерения dH определяет частоту, при которой была измерена ширина линии ферромагнитного резонанса.
Поскольку значение dH может зависеть от частоты измерения, указание данной характеристики необходимо для корректного использования параметров материала при моделировании.
Рекомендуется использовать значение частоты, соответствующее данным производителя материала.
Важно
Если хотя бы один из перечисленных параметров отсутствует или задан некорректно, результаты моделирования ферритовых устройств могут существенно отличаться от реального поведения изделия, даже при правильно заданном направлении и величине подмагничивания.
Назначение условия в САПР «ГАММА»
Проверка требований к материалу

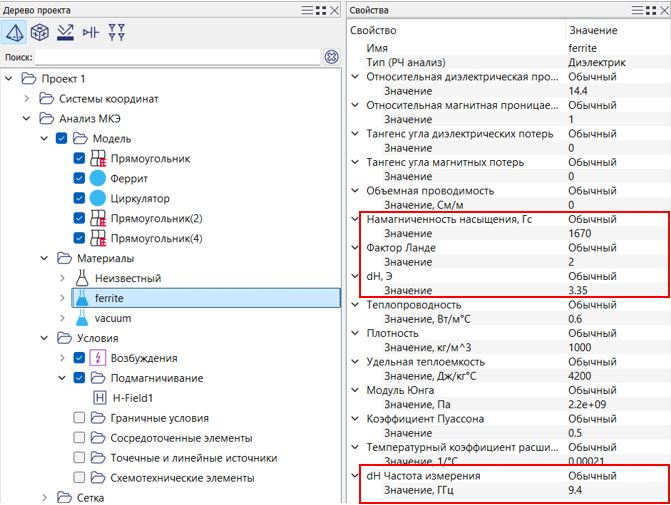

Проверить и при необходимости назначить необходимые параметры для материала можно во вкладке Свойства, которая открывается при нажатии в дереве проекта на выбранный материал для феррита.
Создание условия
Для задания подмагничивания необходимо:
-
Проверить наличие объекта, изготовленного из ферромагнитного или ферритового материала.
-
Открыть вкладку Решение.
-

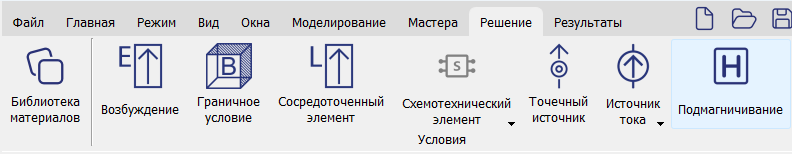

Выбрать команду Подмагничивание.
-

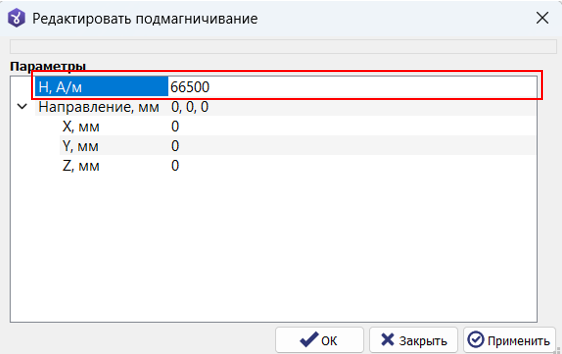

В окне Редактировать подмагничивание задать величину напряженности магнитного поля.
-
Указать направление вектора подмагничивания.
-

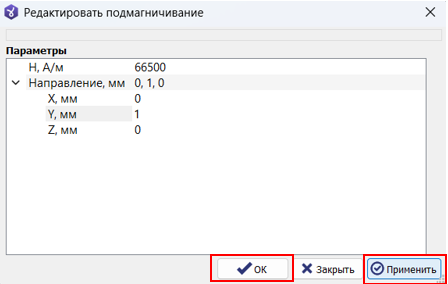

Нажать Применить, затем ОК.

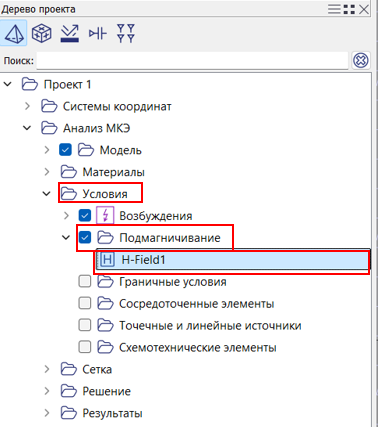

После создания условие появится в дереве проекта в папке Условия в группе Подмагничивание.
Параметры
Напряженность магнитного поля
Параметр H определяет величину постоянного магнитного поля.
Единица измерения:
А/м
Чем больше значение напряженности, тем сильнее воздействие внешнего магнитного поля на свойства ферритового материала.
Необходимое значение определяется характеристиками используемого материала и условиями моделирования.
Направление
Параметр Направление определяет ориентацию вектора подмагничивания в глобальной системе координат.
Направление задается компонентами вектора:
(X, Y, Z)
Например,
0 1 0

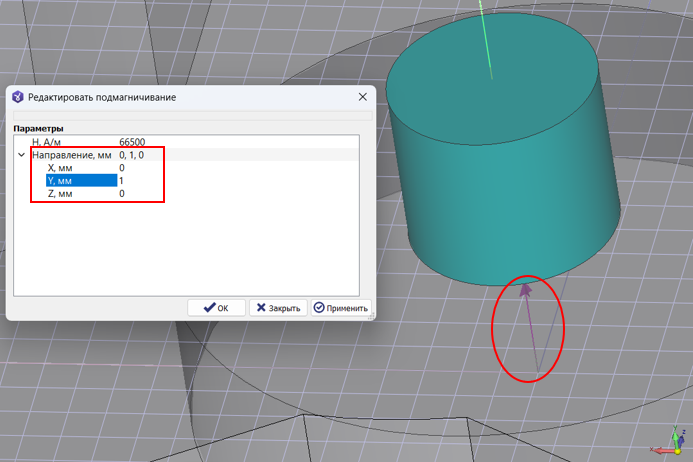

означает, что подмагничивание направлено вдоль положительного направления оси Y.
Изменение направления приводит к изменению ориентации магнитных моментов в материале и, как следствие, может существенно изменить характеристики устройства.
Влияние направления подмагничивания
Направление вектора подмагничивания оказывает существенное влияние на работу ферритовых устройств.
Изменение направления может привести к:
- изменению направления распространения невзаимных волн;
- изменению фазового сдвига;
- изменению коэффициентов передачи;
- изменению коэффициентов отражения;
- изменению режима работы циркулятора или изолятора.
Во многих устройствах изменение направления подмагничивания на противоположное приводит к изменению направления распространения энергии.
Проверка корректности назначения
После задания условия рекомендуется убедиться, что:
- величина напряженности соответствует условиям моделирования;
- направление вектора выбрано правильно;
- единицы измерения указаны в А/м;
- для материала заданы:
- намагниченность насыщения;
- ширина линии ферромагнитного резонанса dH;
- фактор Ланде;
- частота измерения dH.
После расчета рекомендуется проверить изменение распределения электромагнитного поля и убедиться, что результаты соответствуют ожидаемому поведению ферритового устройства.
Типичные ошибки
| Ошибка | Последствие |
|---|---|
| Подмагничивание назначено обычному диэлектрику | Не оказывает влияния на результаты |
| Неверно задано направление | Некорректная работа ферритового устройства |
| Ошибка в величине H | Недостоверные характеристики устройства |
| Использование подмагничивания без ферритового материала | Отсутствие физического эффекта |
| Несоответствие направления подмагничивания расчетной модели | Ошибочная интерпретация результатов |
Практические рекомендации
Перед использованием подмагничивания рекомендуется убедиться, что выбранный материал поддерживает моделирование ферромагнитных свойств и использует модель, учитывающую влияние постоянного магнитного поля.
При исследовании ферритовых устройств рекомендуется выполнять серию расчетов, изменяя величину и направление подмагничивания. Это позволяет оценить влияние внешнего магнитного поля на характеристики устройства и подобрать оптимальный режим работы.
Если направление подмагничивания неизвестно заранее, удобно выполнять параметрическое исследование, последовательно задавая поле вдоль осей X, Y и Z, а также в противоположных направлениях.
