Волновой порт произвольного сечения

Назначение​

Волновой порт произвольного сечения — порт, поле моды в котором рассчитывается, а не берётся из готового аналитического решения. В плоскости порта решается двумерная задача на собственные значения методом конечных элементов; результат — распределение E и H в сечении, комплексная постоянная распространения γ = α + jβ и справочное волновое сопротивление Zpi.

Отсюда главное отличие от прямоугольного, коаксиального и круглого портов, которые подставляют известное решение и требуют стандартного сечения: здесь сечение может быть любой формы и с любым изотропным заполнением, включая частотно-зависимые материалы с потерями, а порт работает и выше, и ниже отсечки.

Соответствие понятий: HFSS / CST → ГАММА​

HFSS / CSTГАММАЧто учесть
Wave Port / Waveguide PortПроизвольный волновой портназначается на грань, сечение произвольной формы
Modes = Nтолько основная модавысшие моды рассчитываются, но не поддерживаются пре- и пост-процессором
Integration Line, калибровка портане задаётсядля сечений с квадратной и круговой симметрией поляризация моды не определена
Zpi / Zpv / ZwaveZ0 порта = Zpi (по току проводников)комплексная величина; Zpv и Zwave не выводятся
Renormalize S-parameters to Z0нормировка по интегралу поляZpi — справочная величина, на S-параметры не влияет
De-embedding, перенос плоскости отсчётане поддерживаетсяплоскость отсчёта совпадает с плоскостью порта
Perfect H на боковых стенках порта«Идеальный магнитный проводник» на рёбрах сеченияподдерживаются сечения со смешанными PEC/PMC рёбрами и полностью PMC
Finite Conductivity на границе портатрактуется как идеальный проводникконечная проводимость металлов в сечении не учитывается

Определение импеданса​

Отдельно про импеданс. Zpi = 2Pc/Iref² — определение «через мощность и ток». Для прямоугольного волновода на моде TE10 оно даёт Zpi = (π²b/8a)·Zв, где Zв = ωμ₀/β. Для WR-90 это в 0.548 раза меньше Zв, поэтому «Z0 порта» нельзя сравнивать с Zwave из HFSS напрямую — это другое определение, а не расхождение реализации. Для линий с изолированным сигнальным проводником Zpi считается по току этого проводника и совпадает с привычным Zpi.

Что рассчитывается и какая мода считается основной​

Задача — в плоскости порта решается задача на собственные значения для уравнений Максвелла при зависимости вида e^(jωt − γz), где γ = α + jβ — комплексная постоянная распространения: α — погонное затухание (Нп/м), β — фазовая постоянная (рад/м), задающая набег фазы на единицу длины.

Сечение считается однородным вдоль направления распространения. Результатом решения задачи является набор распространяющихся и затухающих мод. В силу ограничений текущей версии основного приложения, в качестве финального результата выбирается «основная мода» данной линии передач.

Для линий передач с изолированным проводником (например, микрополосковая) Основная мода — это квази-TEM-мода линии передачи

Сечения без изолированного проводника — волноводы, щелевая линия: из распространяющихся кандидатов выбирается мода с наибольшей фазовой постоянной β.

Режимы моды — распространяющаяся · вблизи отсечки · на отсечке · затухающая. Режим сообщается вместе с результатом.

Граничные условия — на рамке, ограничивающей плоскость порта, допускаются условия идеального электрического или магнитного проводника (PEC или PMC). Все иные граничные условия автоматически преобразуются в PEC.

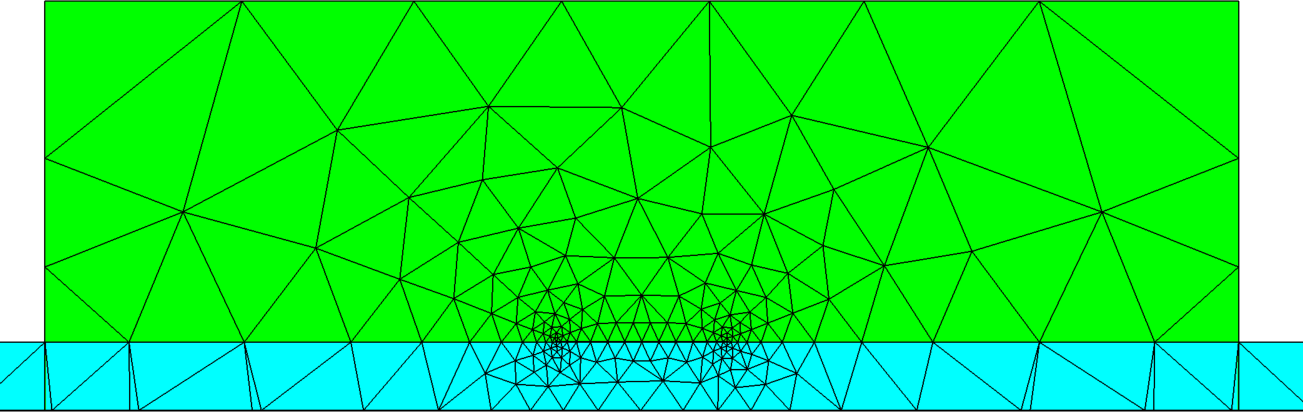

Ниже приведено изображение сетки в плоскости порта: сгущение у кромок полоска:

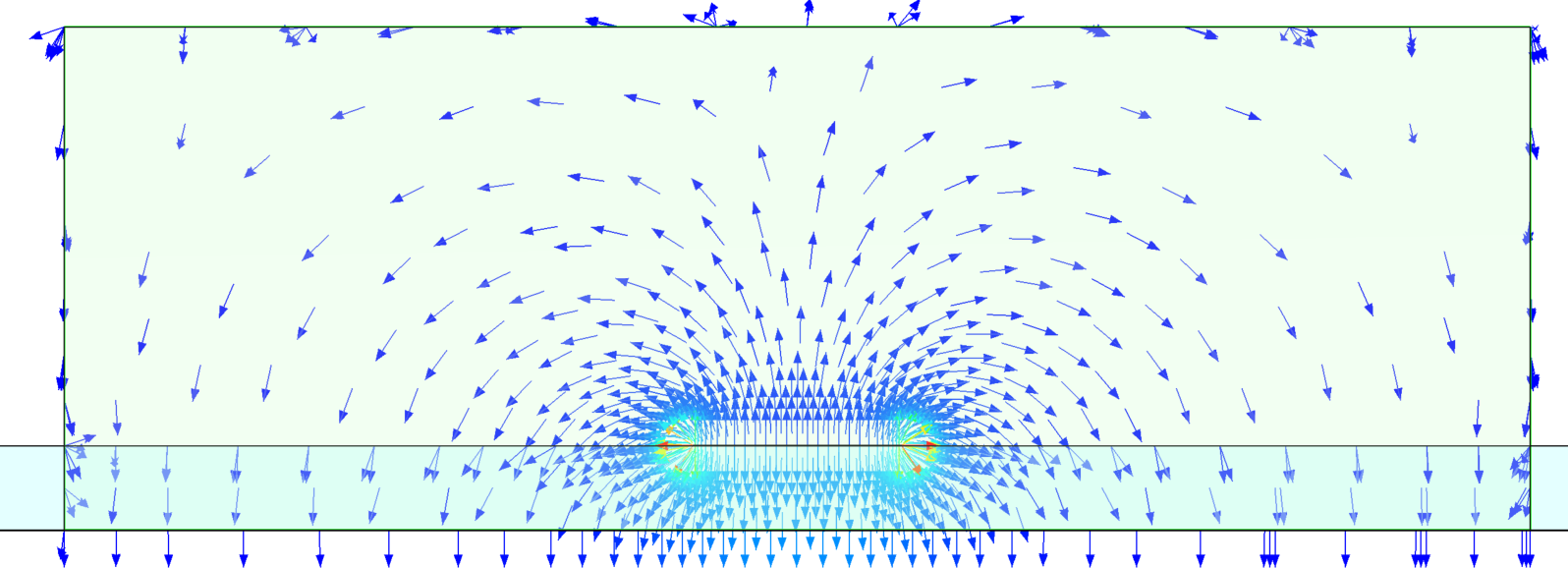

Квази-ТЕМ мода микрополосковой линии:

Результаты расчёта порта и их вывод в постпроцессоре​

Постоянная распространения — γ = α + jβ, комплексная. Категория «Gamma» в заказе графиков; выбирается Re/Im или амплитуда/фаза.

Волновое сопротивление — категория «Z0 порта» — комплексный Zpi. Ниже отсечки становится реактивным: у TE-подобной моды индуктивным, у TM-подобной ёмкостным.

Поле в сечении — распределение E и H с учётом частоты и свойств материалов сечения.

Как считается Zpi — Zpi = 2Pc/Iref². Если в сечении есть изолированный проводник, Iref — его полный ток. Если проводника нет (волновод), Iref — усреднённый ток стенок: Iref = ½(|I+| + |I−|) по автоматически разделённым группам противоположных стенок.

Особые точки — на точной отсечке TE-подобной моды тангенциальное магнитное поле обращается в нуль и импеданс не определён — такая точка помечается отдельным статусом. Значение γ при этом определено.

подсказка

Zpi — справочная величина. Нормировка возбуждения в решателе выполняется по интегралу поля, поэтому S-параметры от Zpi не зависят.

Как читать значения в диапазоне частот. β монотонно растёт с частотой у распространяющейся моды линии — это первый признак того, что во всех точках выбрана одна и та же мода. Zpi у линии с изолированным проводником слабо зависит от частоты; резкий скачок означает смену моды или недостаточную сетку. Для волновода Zpi растёт как 1/β при приближении к отсечке — это штатное поведение.

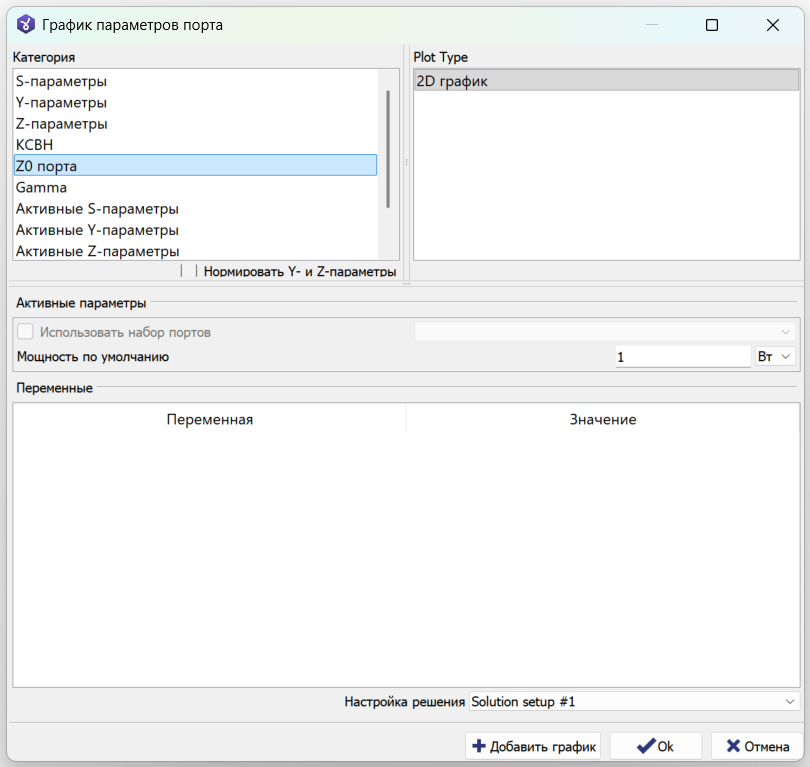

На изображении ниже представлено окно заказа графиков параметров портов:

Ограничения текущей реализации​

  • Одна мода на порт. Многомодовые порты и высшие моды рассчитываются, но не поддерживаются основным приложением. Для линий, где рабочей является не основная мода, порт этого типа не подходит.

  • Линия интегрирования не задаётся. Поляризация моды не определена для сечений с квадратной и круговой симметрией: у квадратного и круглого порта две вырожденные моды равноправны.

  • Рёбра сечения — идеальный проводник. По умолчанию внешний контур порта PEC. «Конечная проводимость» на границе также трактуется как PEC. Явно назначается идеальный магнитный проводник. Импедансные, излучающие и периодические границы в сечении не поддерживаются — сечение всегда экранировано.

  • Только изотропные материалы. Скалярные ε и μ с тангенсами потерь, в том числе частотно-зависимые. Тензорный материал конвертируется в скалярный без предупреждения.

  • Конечная проводимость металлов не учитывается. Погонное затухание α формируется только диэлектрическими и магнитными потерями; потери в металле в сечении отсутствуют.

  • Однородность вдоль оси. Материалы и металлизация должны быть постоянны вдоль направления распространения на протяжении нескольких элементов сетки от плоскости порта.

  • Нет de-embedding. Плоскость отсчёта совпадает с плоскостью порта; перенос плоскости и вычитание отрезка линии не выполняются.

  • Учитывается только магнитная симметрия. Плоскость электрической симметрии (PEC) поправку справочного Zpi не получает; поле и S-параметры корректны.

  • Только положительные частоты. Решение ищется при f > 0; статический расчёт сечения не выполняется.

Планируется добавление в версию: линия интегрирования и калибровка порта, многомодовые порты, de-embedding, учёт конечной проводимости, анизотропные материалы, поправка Zpi для плоскости электрической симметрии.

Процедура назначения порта​

  1. Построить грань в торце линии

    Плоская грань произвольной формы в плоскости, нормальной направлению распространения. Грань должна примыкать к решаемому объёму.

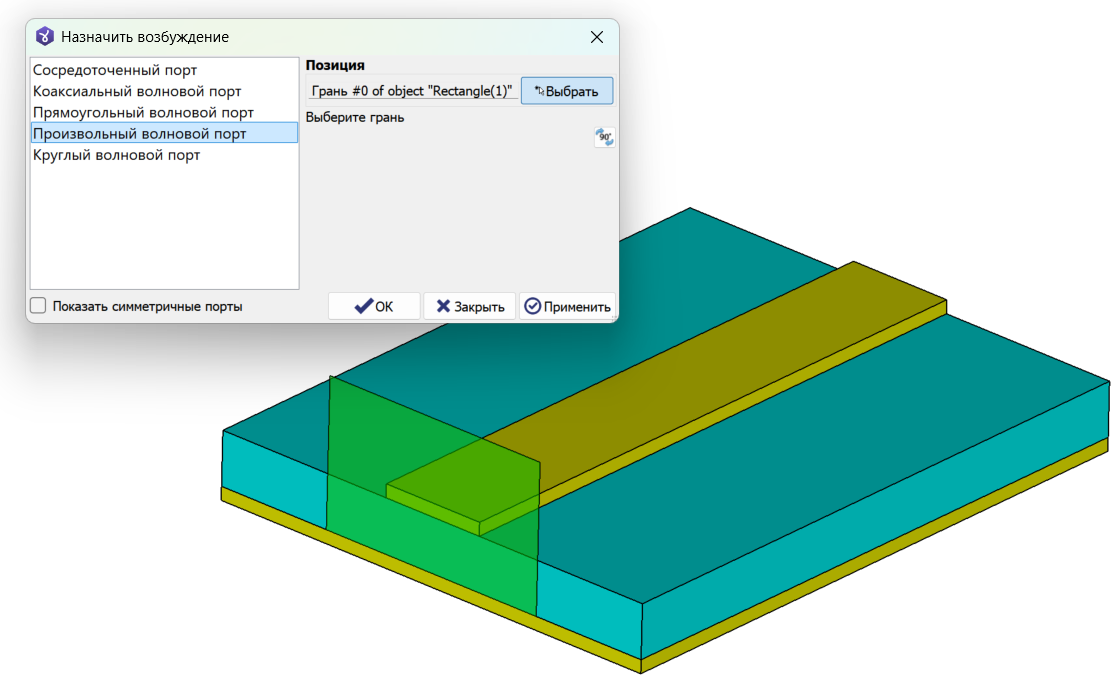

  2. Назначить возбуждение

    В диалоге Назначить возбуждение выбрать тип Произвольный волновой порт.

  3. Указать грань

    Нажать Выбрать и указать грань в модели. Позиция отображается строкой вида Грань #0 объекта "Прямоугольник".

  4. Применить

    Применить — для назначения следующего порта, ОК — для завершения.

  5. Проверить результат

    После расчёта: сетка в плоскости порта, картина поля моды, режим моды и значение Z0 порта.

Порты можно назначать на оба торца линии; положение плоскости отсчёта задаётся положением грани.

Требования к грани порта​

  • плоская, нормальная направлению распространения;
  • примыкает к решаемому объёму;
  • внешний контур лежит на проводящей поверхности линии;
  • металлизация и заполнение неизменны вдоль оси на протяжении нескольких элементов сетки от плоскости порта.

Выбор размеров сечения​

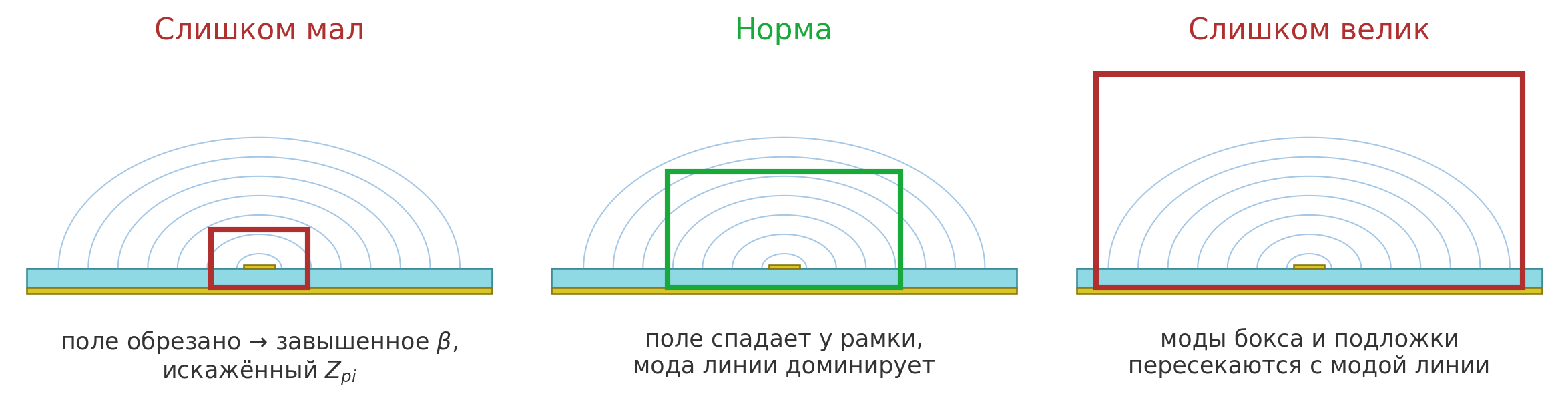

Общий принцип​

Рамка порта — идеальный проводник — сечение порта всегда представляет собой экранированный участок линии, поэтому размеры ограничены с двух сторон.

Снизу — поле моды должно спадать до пренебрежимого уровня у рамки. Слишком малый порт искажает поле, завышает β и портит Zpi.

Сверху — экранированное сечение имеет собственные моды «бокса» и моды подложки. Чем шире порт, тем ниже их отсечки и тем ближе они к моде линии.

Правило λ/2 — ни один габарит порта не должен превышать половины длины волны в среде с максимальной ε сечения. Если рекомендации по ширине и высоте дают апертуру больше λ/2, приоритет за ограничением λ/2.

Контур порта — на проводнике — внешняя граница сечения должна лежать на проводящей поверхности: экране, земле или стенке волновода. Проводник, целиком попавший внутрь сечения и не касающийся рамки, становится вторым изолированным проводником — появляется TEM-мода, которой в линии нет.

Волноводы и коаксиальная линия​

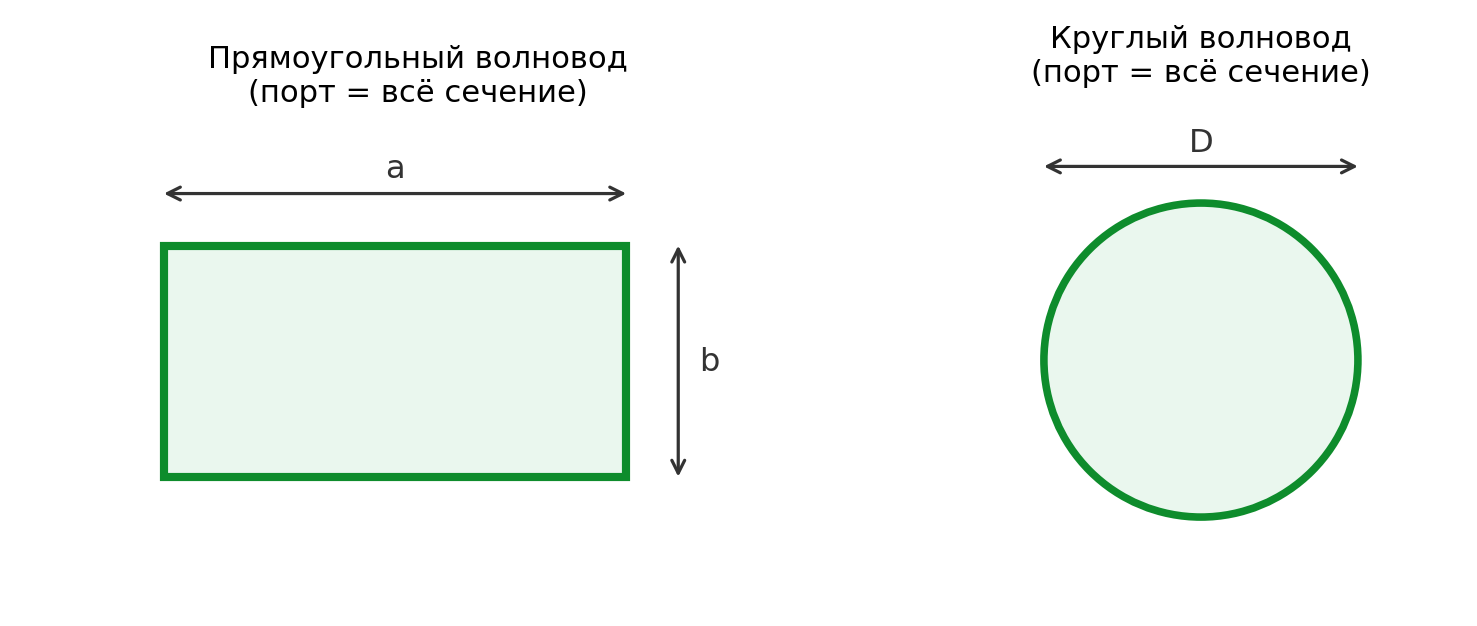

Прямоугольный и круглый волновод — порт совпадает со всем поперечным сечением, размеры не выбираются. Достаточно построить грань по внутреннему контуру волновода.

Коаксиальная линия: три равноправных варианта — кольцевое сечение между экраном и центральным проводником · круг по внутренней поверхности экрана, внутрь которого попадает центральный проводник · квадрат, охватывающий сечение. Результат одинаков, выбор — по удобству построения.

Что важно в любом варианте — внешняя граница порта должна доходить до внутренней поверхности экрана. Если она меньше, между рамкой порта и экраном остаётся зазор, и сечение перестаёт соответствовать линии.

Квадрат в торце — стороны касаются внутренней поверхности экрана; углы, выходящие за сечение, отсекаются телом экрана. Меньший квадрат недопустим — он не перекрывает сечение целиком.

Центральный проводник — опознаётся как изолированный проводник сечения, и Zpi считается по его току — во всех трёх вариантах одинаково.

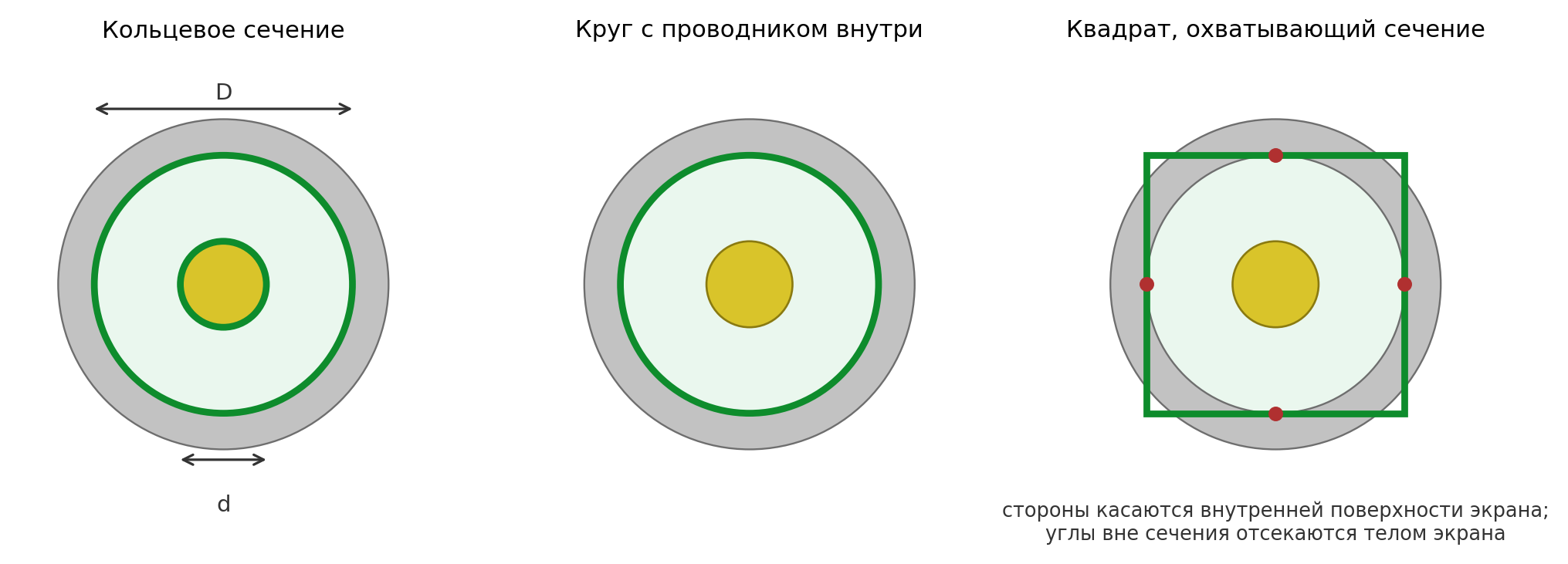

Ниже приведены три варианта сечения порта коаксиальной линии:

Поляризация моды

У круглого и квадратного сечения основная мода двукратно вырождена, а линия интегрирования не задаётся, поэтому ориентация поля не определена. Для коаксиальной линии это несущественно.

Зазор между рамкой и экраном недопустим

Если коаксиал целиком оказался внутри прямоугольной грани, тело экрана становится вторым изолированным проводником сечения. В такой постановке существует TEM-мода между экраном и рамкой порта, которой в реальной линии нет, и решатель может выбрать именно её.

Микрополосковая линия​

МПЛ — ширина порта 8…10·W при W ≥ h; при W < h — 5·W, но не менее 3…4·h. Высота 6…10·h, к верхней границе — при малых ε, когда больше поля уходит в воздух. Нижнее ребро порта совпадает с верхней плоскостью земли.

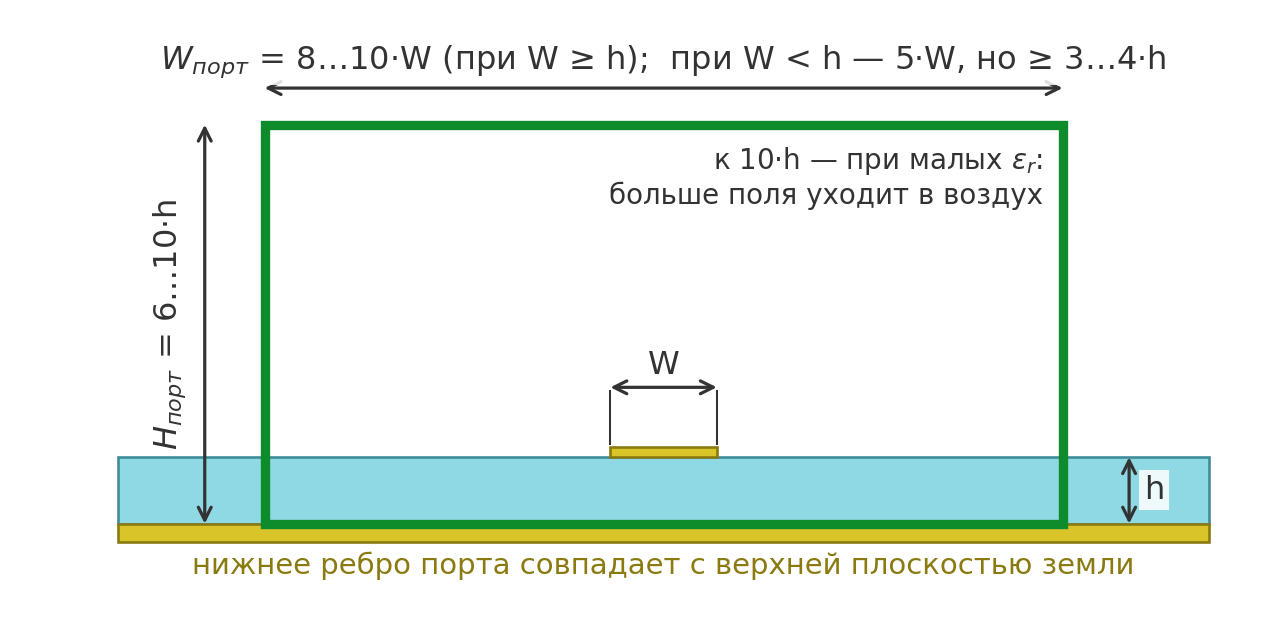

Размеры порта микрополосковой линии:

Grounded CPW​

G-CPW — ширина порта ≈ 3.5·(W + 2g), верхние земли должны доходить до боковых рёбер порта. Высота 5…6·h, нижнее ребро — на земле.

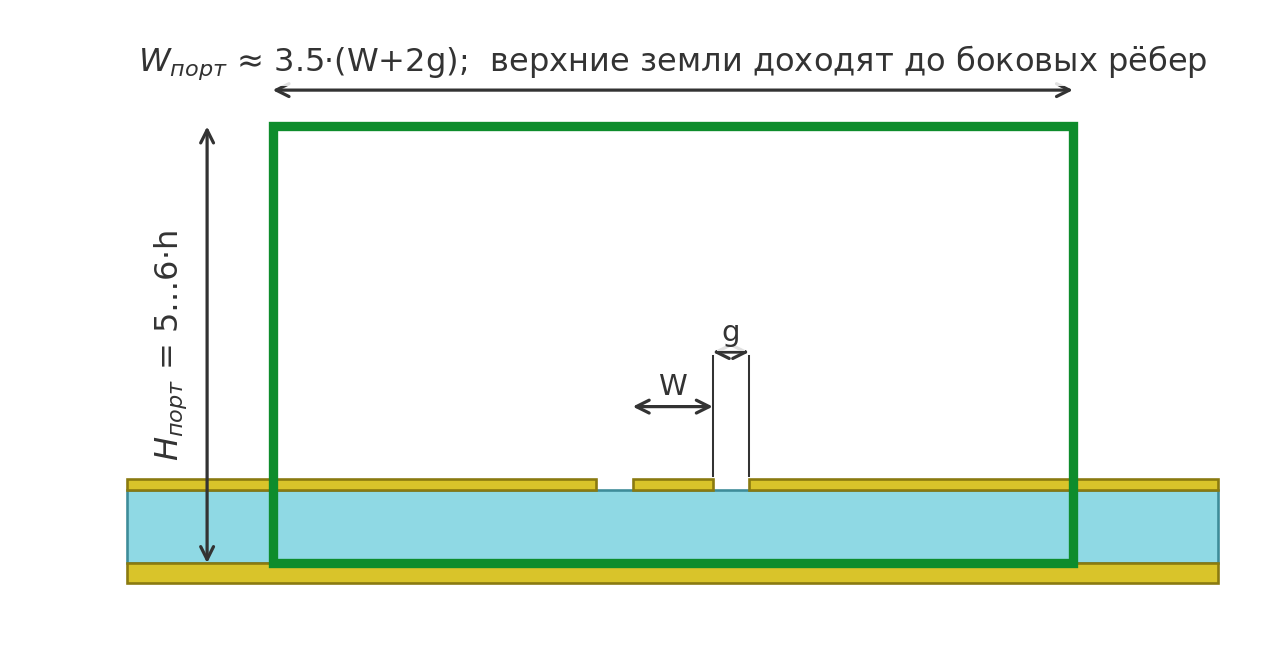

Размеры порта Grounded CPW:

Откуда взяты эти пропорции​

Приведённые соотношения — не только общепринятая практика, но и размеры портов верификационных моделей: МПЛ 8·W при 6·h и 7·W при 6·h, G-CPW 3.5·(W + 2g) при 5·h и 3.4·(W + 2g) при 6·h. На этих сечениях волновое сопротивление совпадает с расчётом по формулам линии.

Численные данные по точности приведены в Release Notes.

CPW​

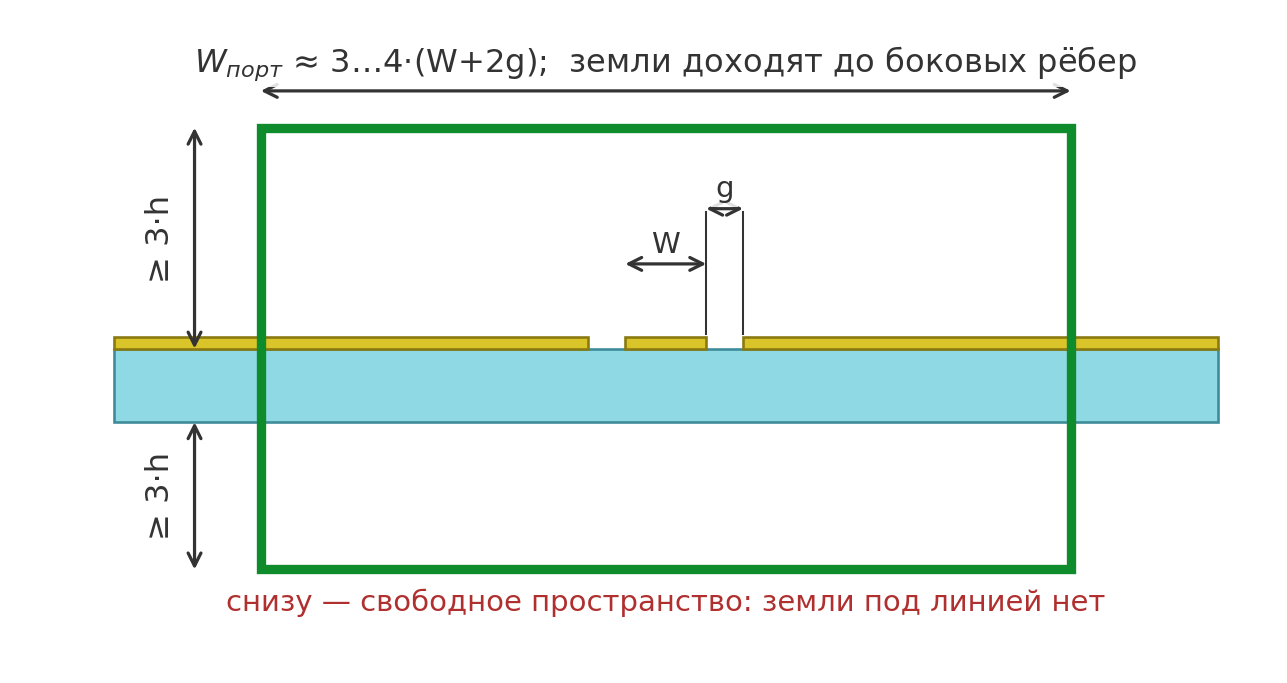

CPW: снизу земли быть не должно — нижнее ребро порта выносится на ≥ 3·h под подложку, иначе получится G-CPW с паразитной параллельно-пластинчатой модой.

Симметричная полосковая линия (stripline)​

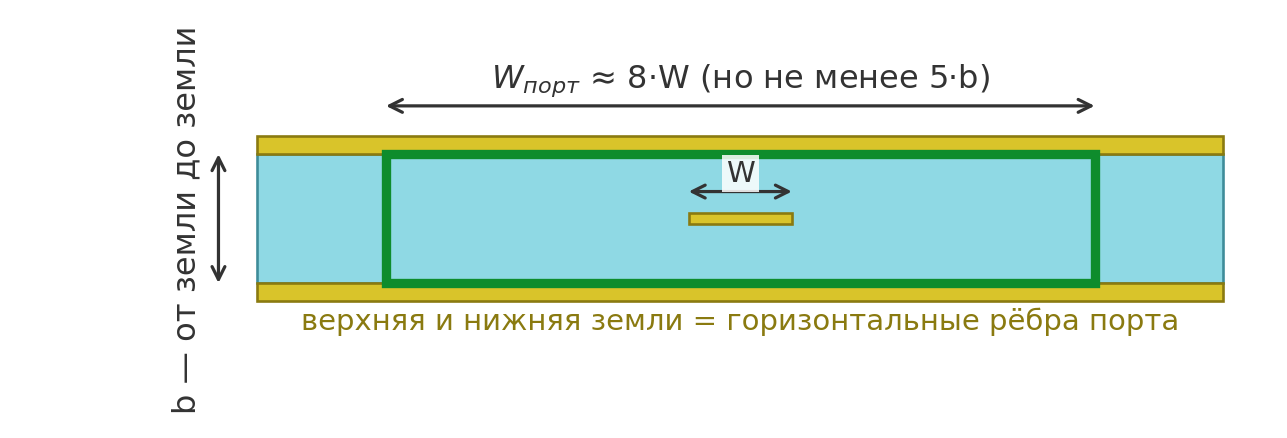

Симметричная полосковая линия: горизонтальные рёбра порта совпадают с землями, ширина ≈ 8·W, но не менее 5·b. Боковым рёбрам можно назначить идеальный магнитный проводник.

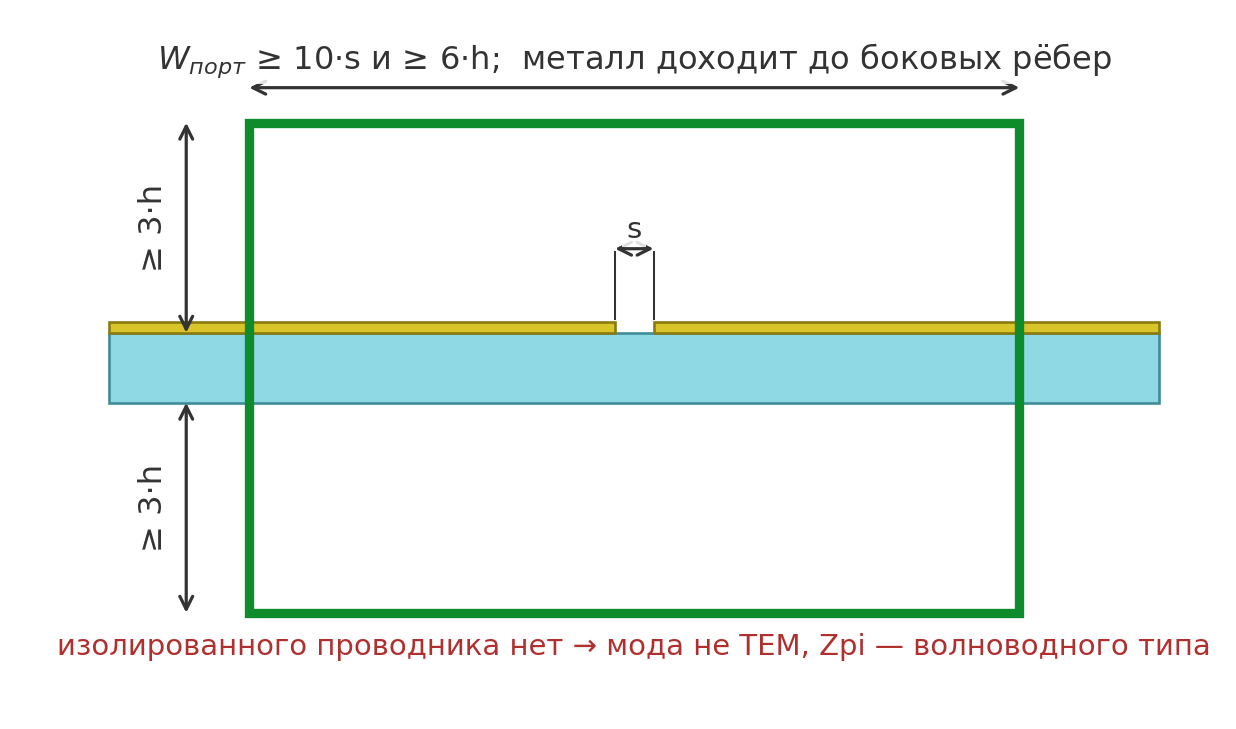

Щелевая линия (slot line)​

Щелевая линия: изолированного проводника в сечении нет, поэтому выбирается мода с максимальной β, а Zpi имеет смысл волноводной справочной величины.

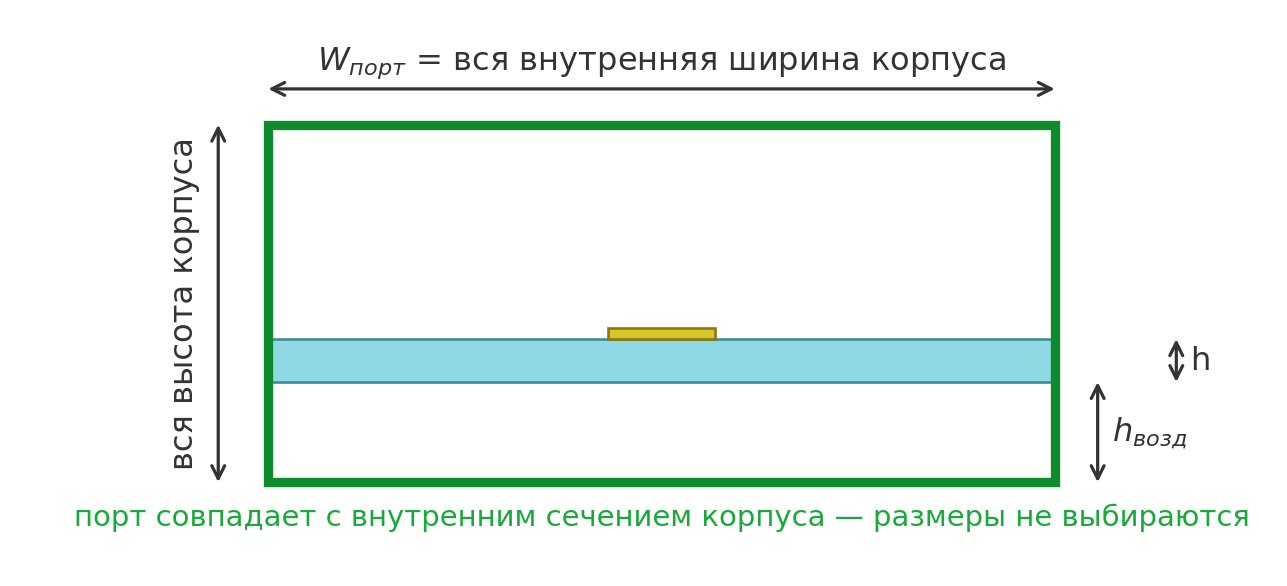

Подвешенная микрополосковая линия (suspended microstrip)​

Подвешенная микрополосковая линия: порт совпадает с внутренним сечением корпуса, размеры не выбираются — важно лишь, чтобы металлизация корпуса замыкала контур сечения.

Сводная таблица размеров порта​

Линия передачиШирина портаВысота портаОбязательные условия
Прямоугольный волноводвсё сечениевсё сечениеразмеры не выбираются; грань по внутреннему контуру
Круглый волноводвсё сечение—то же; ориентация вырожденной моды не определена
Коаксиальная линиякольцевое, круглое или квадратное сечение—внешняя граница порта доходит до внутренней поверхности экрана
Микрополосковая линия8…10·W при W ≥ h; 5·W, но ≥ 3…4·h при W < h6…10·hнижнее ребро совпадает с верхней плоскостью земли
CPW3…4·(W + 2g)≥ 3·h выше и ≥ 3·h ниже подложкиверхние земли доходят до боковых рёбер; снизу земли нет
Grounded CPW≈ 3.5·(W + 2g)5…6·hземли доходят до боковых рёбер; нижнее ребро на земле
Симметричная полосковая линия (stripline)≈ 8·W, но ≥ 5·bb — от земли до землигоризонтальные рёбра совпадают с землями; боковым можно назначить PMC
Щелевая линия (slot line)≥ 10·s и ≥ 6·h≥ 3·h выше и ниже подложкиметалл доходит до боковых рёбер; изолированного проводника нет
Подвешенная МПЛ (suspended)внутреннее сечение корпусавнутреннее сечение корпусаразмеры не выбираются

W — ширина сигнального проводника, h — толщина подложки, g — зазор CPW, s — ширина щели, b — расстояние между землями. Во всех случаях габарит порта не должен превышать λ/2 в среде с максимальной ε сечения, а внешний контур сечения должен лежать на проводящей поверхности линии.

Порт и плоскость магнитной симметрии​

Как задаётся — граничное условие «Идеальный магнитный проводник» с признаком «Задать как плоскость симметрии» на соответствующей грани модели.

Порт «видит» плоскость автоматически — рёбра сечения, лежащие на плоскости симметрии, получают условие PMC, и решается половина (или четверть) сечения. Никаких дополнительных настроек порта не требуется.

Мода и S-параметры — PMC — штатное граничное условие 2D-решателя, поэтому поле, γ и мощность половинного сечения физически верны. S-параметры половинной модели совпадают с S-параметрами симметричной моды полной модели без каких-либо поправок поля.

Поправка справочного импеданса — под H-симметрией и поток мощности, и опорный ток делятся ровно вдвое на каждой плоскости, поэтому сообщаемое значение умножается на 0.5 за каждую плоскость симметрии: на 0.5 для половинной модели и на 0.25 для четвертной. Поправка применяется автоматически, число плоскостей определяется по рёбрам сечения.

Проводник, рассечённый плоскостью — опознаётся корректно: половина сигнального проводника остаётся изолированным проводником сечения.

Проверка: Zpi половинной модели после поправки совпадает со значением полной модели в пределах сеточной погрешности — как для полосковых линий, так и для волновода в диапазоне, включающем отсечку. Плоскость электрической симметрии (PEC) поправку не получает.

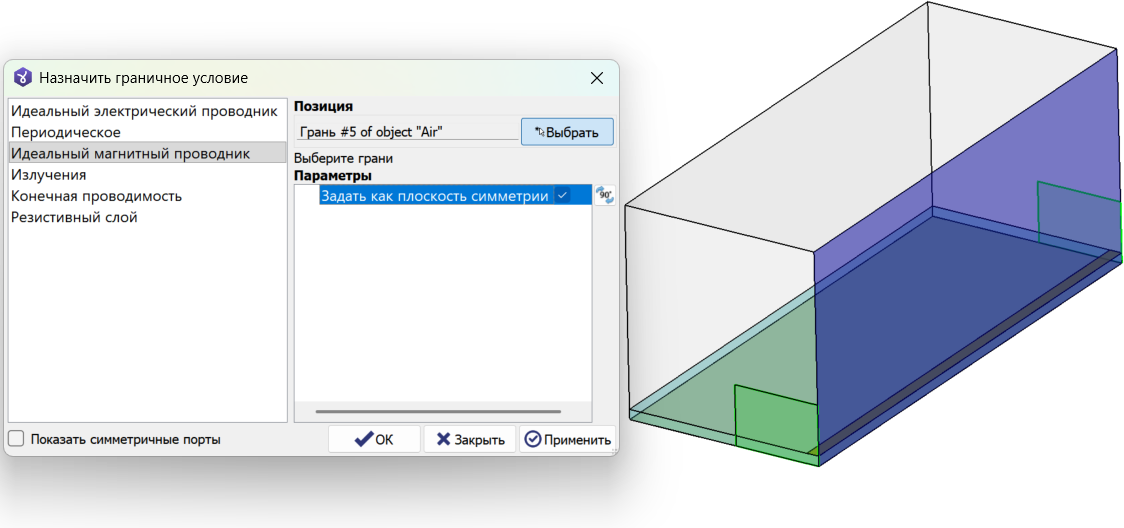

Назначение плоскости симметрии(порт рассечён плоскостью):

Расчёт в полосе частот​

Метод (аналог в HFSS)Как считается портЧто это значит на практике
Дискретный
(Discrete Sweep)
Поле в сечении, волновое сопротивление Z0 и постоянная распространения γ рассчитываются на каждой частоте диапазона.Максимально точный результат на всех частотах; 3D поле доступно в каждой точке диапазона. Время расчёта пропорционально числу частотных точек.
Интерполяционный
(Interpolating Sweep)
Поле и параметры порта рассчитываются на опорных частотах — заданных пользователем и подобранных алгоритмом. S-параметры, Z0 и γ восстанавливаются интерполяцией.Как правило, высокая точность при заметно меньшем числе решений. В постпроцессоре 3D поле — включая поле в плоскости порта — доступно только на тех частотах, где алгоритм фактически решал задачу, а не во всех точках диапазона.
Быстрый
(Fast Frequency Sweep)
2D задача решается один раз на центральной частоте диапазона; найденная мода используется как возбуждение на всех частотах, а 3D задача считается алгоритмом Fast Frequency Sweep.Для линий с дисперсией — например, прямоугольного волновода — погрешность S-параметров может нарастать к краям диапазона. Z0 и γ при этом считаются отдельным, более точным путём.

Настройка «gamma/Z0 для произвольного порта»​

Появляется при выборе быстрого сканирования. По умолчанию установлена в «Интерполяционный»: выполняется дополнительный раунд 2D решателя исключительно для волнового сопротивления и постоянной распространения. Благодаря этому выводимые Z0 и γ отражают частотную зависимость линии, тогда как возбуждение 3D задачи по-прежнему построено на моде центральной частоты.

Отсюда практический выбор: для волноводов и других сильно диспергирующих линий в широкой полосе предпочтительны дискретное или интерполяционное сканирование. Быстрое даёт наибольший выигрыш во времени на слабо диспергирующих структурах в умеренной полосе.

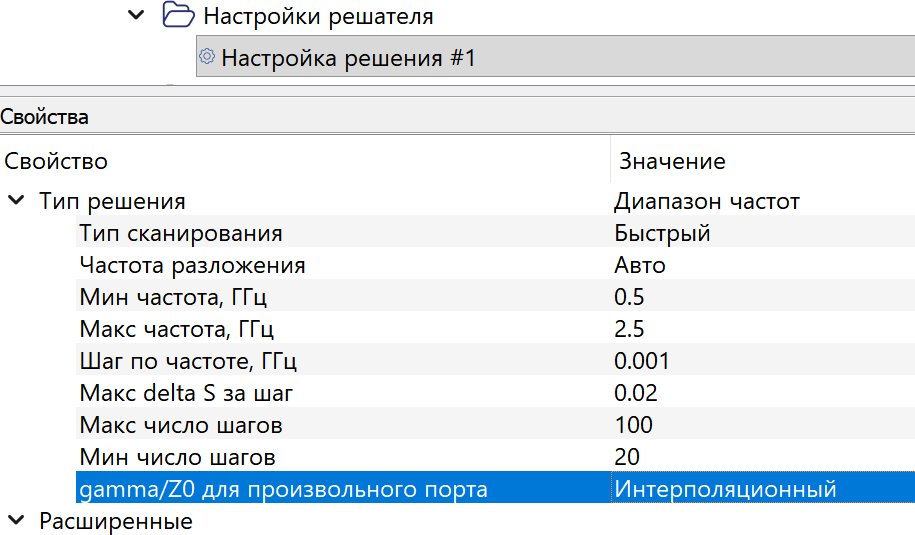

Ниже приведены настройки решения: тип сканирования и способ расчёта gamma/Z0.

Диагностика: признаки неверно выбранного сечения​

ПризнакВероятная причинаЧто сделать
β не растёт монотонно с частотой, S-параметры имеют разрыввыбрана мода «бокса» или мода подложки вместо моды линииуменьшить сечение порта, проверить выполнение правила λ/2
Zpi заметно отличается от расчётного волнового сопротивления линииполе обрезано рамкой порта либо сетка слишком грубая у кромок проводникаувеличить сечение в пределах λ/2; сгустить сетку у кромок
Zpi для CPW ниже ожидаемого, поле прижато к низу подложкинижнее ребро порта слишком близко к подложке — вместо CPW рассчитывается G-CPWвынести нижнее ребро на ≥ 3·h ниже подложки
Поле сосредоточено вне линии, между её внешним проводником и рамкой порта; Zpi нефизичныймежду рамкой порта и экраном или землёй остался зазор: тело внутри сечения создаёт лишнюю TEM-модусжать сечение порта до проводящей границы линии
Поляризация моды меняется между частотными точкамивырожденная мода квадратного или круглого сечениязафиксировать ориентацию геометрией или плоскостью симметрии

Порядок проверки нового порта​

  1. Посмотреть картину поля моды в сечении — она должна соответствовать ожидаемой моде линии, а поле у рамки быть малым
  2. Проверить режим моды и значение Z0 порта на нескольких частотах
  3. Убедиться в монотонности β по диапазону
  4. При сомнениях повторить расчёт с более плотной сеткой и сравнить Zpi — расхождение должно уменьшаться.
