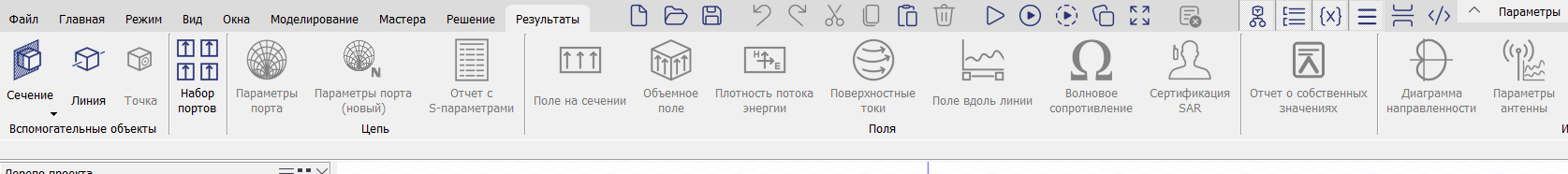

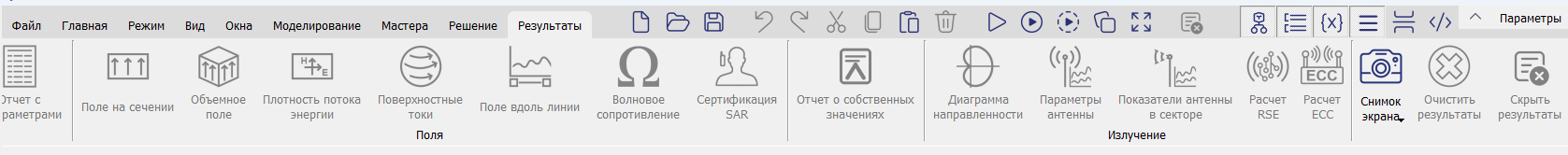

Вкладка «Результаты»

Вкладка «Результаты» содержит инструменты создания вспомогательных объектов и представления рассчитанных характеристик.

Группа	Команды и назначение
Вспомогательные объекты	Сечение, линия и точка для работы с результатами.
Цепь	Набор портов, параметры порта, параметры порта (новый), отчёт с S-параметрами.
Поля	Поле на сечении, объёмное поле, плотность потока энергии, поверхностные токи, поле вдоль линии, волновое сопротивление и сертификация SAR.
Отчёт о собственных значениях	Представление собственных значений для соответствующего расчёта.
Излучение	Диаграмма направленности, параметры антенны, показатели антенны в секторе, расчёты RSE и ECC.
Управление отображением результатов	Снимок экрана, очистка и скрытие результатов.

Не все команды доступны одновременно: доступность зависит от выбранного анализа, объектов и имеющихся расчётных данных. Создание вспомогательных объектов и просмотр рассчитанных величин — разные действия.

Команда Скрыть результаты используется для возврата к отображению геометрии. Не подменяйте её командой Очистить результаты, если требуется только изменить вид.

Подробные инструкции приведены в разделе Обработка результатов.
