Идеальный электрический проводник
Назначение
Граничное условие Идеальный электрический проводник (Perfect Electric Conductor, PEC) используется для моделирования поверхностей, обладающих бесконечно высокой электрической проводимостью.
При использовании данного условия считается, что электромагнитное поле не проникает внутрь проводника, а все токи протекают исключительно по его поверхности.
В большинстве электродинамических задач PEC является базовым и наиболее часто используемым граничным условием.
Типичные области применения:
- металлические корпуса устройств;
- экраны и отражатели;
- проводящие элементы антенн;
- резонаторы;
- поверхности симметрии;
- идеализированные металлические объекты.
Физический смысл
В реальных металлах существует конечная проводимость. При воздействии электромагнитного поля в проводнике возникают поверхностные токи, а часть энергии преобразуется в тепло.
Однако во многих практических задачах потери в металле оказываются существенно меньше других источников погрешности.
В таких случаях можно использовать идеализацию:
σ → ∞
где:
- σ — удельная проводимость материала.
В рамках данной модели считается, что проводник обладает бесконечной проводимостью.
Что происходит с электрическим полем
На поверхности идеального электрического проводника касательная составляющая электрического поля всегда равна нулю. Это означает, что электрическое поле не может существовать вдоль поверхности PEC.
Линии электрического поля всегда подходят к поверхности перпендикулярно.
Что происходит с магнитным полем
Магнитное поле может существовать вблизи поверхности PEC. Именно оно вызывает появление поверхностных токов.
Поверхностные токи замыкаются по поверхности проводника и обеспечивают выполнение граничных условий уравнений Максвелла.
Проникновение поля внутрь проводника
Для PEC считается, что глубина проникновения поля равна нулю.
Следовательно:
- внутри проводника отсутствует электрическое поле;
- внутри проводника отсутствует магнитное поле;
- вся энергия отражается от поверхности.
В реальных металлах такое поведение достигается только приближенно.
Когда использовать
Рекомендуется использовать условие PEC если:
- необходимо смоделировать идеальный металл;
- потери в металле несущественны;
- требуется ускорить расчет;
- исследуются поля вне металлического объекта;
- выполняется предварительный анализ конструкции;
- требуется использовать электрическую симметрию.
Типичные примеры:
- волноводы;
- рупорные антенны;
- микрополосковые структуры;
- металлические экраны;
- отражатели антенн;
- резонаторные структуры.
Когда не использовать
Не рекомендуется использовать PEC если:
- необходимо учитывать омические потери;
- требуется расчет добротности с учетом потерь в металле;
- анализируется нагрев проводников;
- исследуются поверхностные токи в реальных материалах;
- требуется сравнение с экспериментальными измерениями высокой точности.
Назначение условия в САПР «ГАММА»
Рекомендация по назначению
Перед назначением рекомендуется убедиться, что:
- выбрана правильная грань;
- поверхность принадлежит нужному объекту;
- отсутствуют геометрические разрывы;
- поверхность действительно должна моделироваться как идеальный проводник.
Создание условия
Для назначения условия:
-

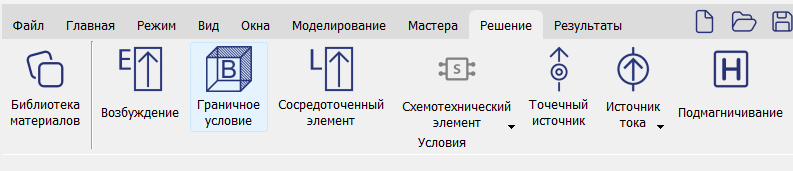

Открыть вкладку Решение.
-
Выбрать команду Граничное условие.
-

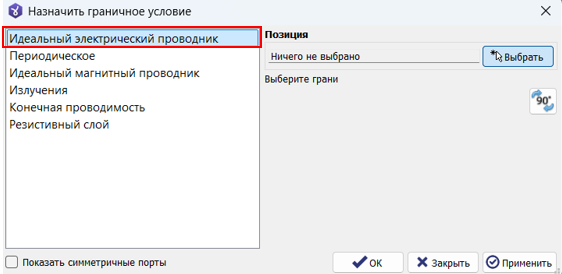

В открывшемся окне Назначить граничное условие выбрать Идеальный электрический проводник
-

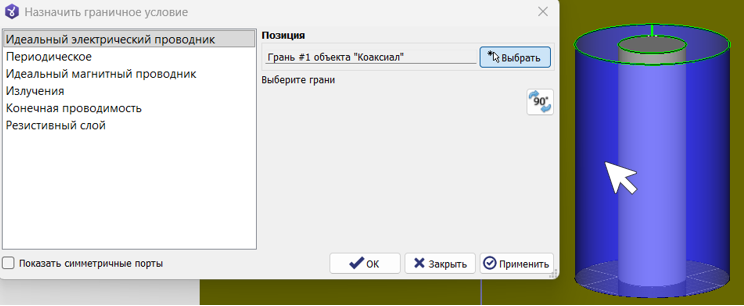

Выбрать одну или несколько поверхностей. Для выбора сразу нескольких поверхностей необходимо зажать клавишу Ctrl.
-

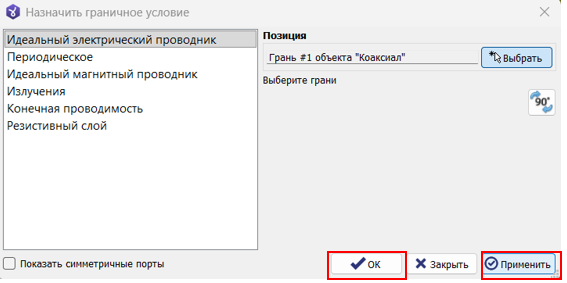

Нажать Применить, а затем ОК.

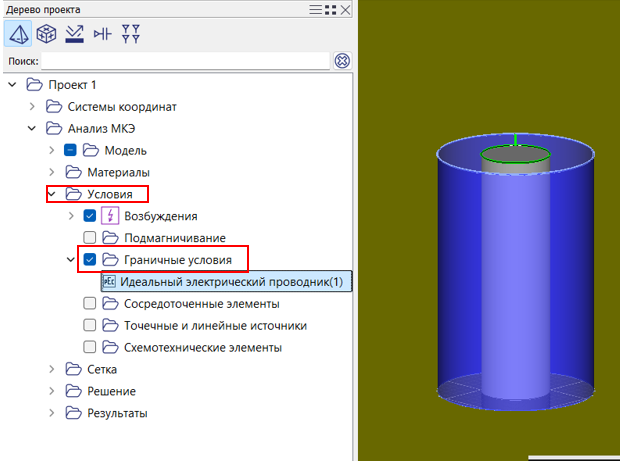

После создания условие появится в дереве проекта в разделе Условия в папке Граничные условия.
Проверка корректности назначения
После назначения PEC необходимо убедиться в следующем:
- поверхность соответствует физически металлической грани;
- PEC не назначен на диэлектрические материалы;
- отсутствуют пропущенные металлические поверхности;
- сохранена целостность геометрии модели;
- PEC не используется вместо конечной проводимости без необходимости.
Дополнительно рекомендуется:
- проверить модель в 3D-виде;
- убедиться в отсутствии разрывов проводящих областей.
Типичные ошибки
| Ошибка | Следствия |
|---|---|
| Использование PEC для оценки потерь | Снижение потерь, повышение добротности и коэффициента усиления |
| Назначение PEC на диэлектрическую поверхность | Нарушение физической постановки задачи, некорректное распределение поля |
| Использование PEC вместо конечной проводимости | Невозможность оценки реальных потерь, расхождение с результатами измерений |
| Ошибка при использовании симметрии | Возбуждение несуществующих мод, искажение распределения поля, неверные результаты расчета |
