Идеальный магнитный проводник
Назначение
Граничное условие Идеальный магнитный проводник (Perfect Magnetic Conductor, PMC) используется для моделирования поверхности, на которой касательная составляющая магнитного поля равна нулю. Наиболее часто PMC используется совместно с идеальным электрическим проводником при моделировании симметричных СВЧ-структур.
Идеальный магнитный проводник не существует в природе и представляет собой математическую модель, широко применяемую при численном решении уравнений Максвелла.
Основное назначение данного граничного условия — задание плоскостей магнитной симметрии, позволяющих уменьшить размер расчетной области.
Плоскости магнитной симметрии наиболее часто используются при моделировании:
- антенных устройств;
- волноводных структур;
- резонаторов;
- периодических структур.
Физический смысл
Идеальный магнитный проводник является математическим аналогом идеального электрического проводника.
Если на поверхности идеального электрического проводника отсутствует касательная составляющая электрического поля, то для идеального магнитного проводника отсутствует касательная составляющая магнитного поля.
Следовательно:
- магнитное поле располагается перпендикулярно поверхности;
- электрическое поле может существовать вдоль поверхности;
- поверхностные электрические токи отсутствуют.
PMC не моделирует какой-либо реальный материал и используется исключительно как специальное граничное условие.
Когда использовать
Рекомендуется использовать PMC если:
- конструкция обладает магнитной симметрией;
- требуется уменьшить размер расчетной области;
- необходимо сократить время расчета.
Когда не использовать
Не рекомендуется использовать PMC если:
- моделируется металлическая поверхность;
- требуется описание реального материала;
- конструкция не обладает магнитной симметрией.
Назначение условия в САПР «ГАММА»
Создание условия
Для назначения условия необходимо:
-

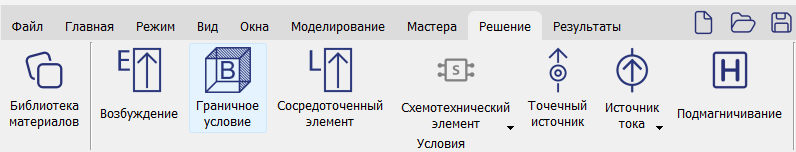

Открыть вкладку Решение.
-
Выбрать команду Граничное условие.
-

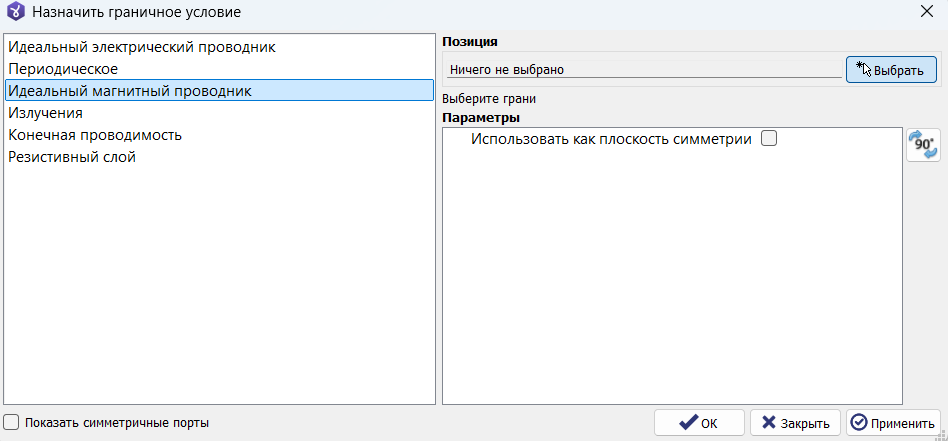

В открывшемся окне Назначить граничное условие выбрать Идеальный магнитный проводник.
-

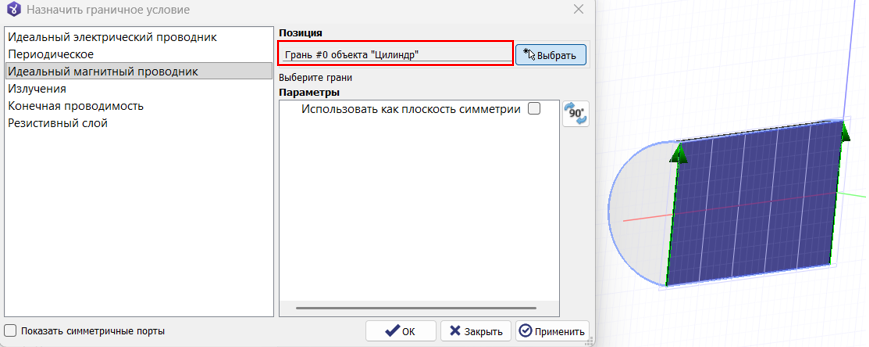

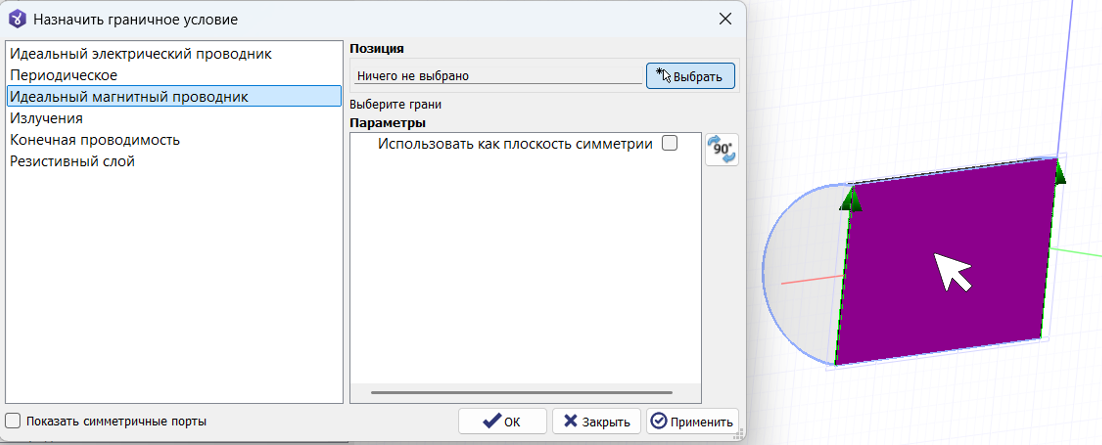

Выбрать поверхность модели в 3D-области.
-

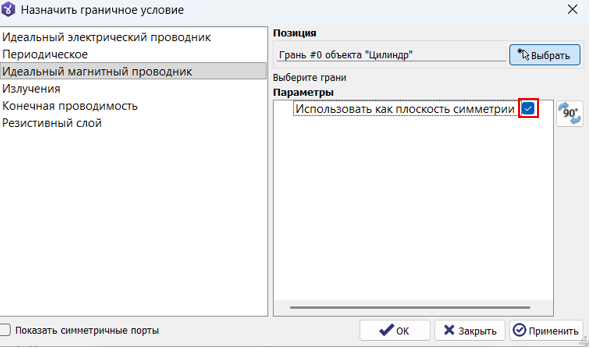

При необходимости включить использование поверхности как плоскости симметрии. При включении данного режима САПР «ГАММА» предполагает, что по другую сторону выбранной поверхности располагается зеркальное продолжение модели.
-

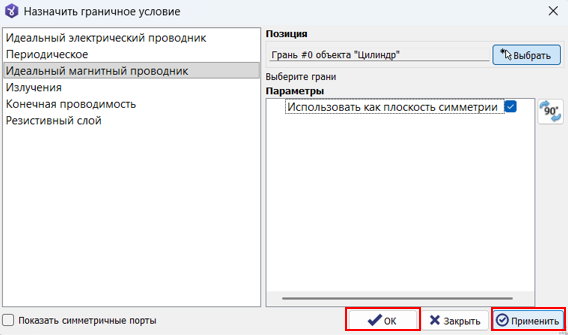

Нажать Применить, затем ОК.
После создания условие появится в дереве проекта в разделе Условия в папке Граничные условия.
Проверка корректности назначения
После назначения PMC рекомендуется убедиться, что:
- выбрана правильная поверхность;
- поверхность действительно является плоскостью магнитной симметрии;
- конструкция симметрична относительно выбранной поверхности;
- материалы расположены симметрично;
- источники возбуждения также удовлетворяют условиям симметрии.
Типичные ошибки
| Ошибка | Следствие |
|---|---|
| Назначение PMC на металлическую поверхность | Физически неверная модель |
| Использование плоскости симметрии при отсутствии магнитной симметрии | Искажение распределения поля и S-параметров |
| Неверный выбор поверхности симметрии | Некорректный расчет |
| Несимметричное возбуждение при использовании PMC | Нарушение условий симметрии и недостоверные результаты |
