Резистивный слой
Назначение
Граничное условие Резистивный слой (Resistive Sheet) используется для моделирования тонких проводящих или резистивных покрытий, толщина которых значительно меньше длины волны и глубины детализации расчетной сетки.
Вместо построения объемной модели материала его электрические свойства описываются поверхностным сопротивлением.
Такой подход позволяет учитывать влияние тонких проводящих слоев на распространение электромагнитных волн без увеличения сложности геометрической модели.
Типичные области применения:
- резистивные пленки;
- поглощающие покрытия;
- прозрачные проводящие покрытия;
- тонкие металлические покрытия;
- частотно-селективные поверхности (FSS).
Физический смысл
Во многих электродинамических задачах толщина проводящего покрытия составляет единицы или десятки микрометров.
При явном моделировании такого слоя требуется построение чрезвычайно мелкой расчетной сетки, что значительно увеличивает время расчета.
Граничное условие Резистивный слой заменяет объемный материал математической моделью поверхности, обладающей заданным поверхностным сопротивлением. При взаимодействии электромагнитной волны с таким покрытием часть энергии отражается, часть проходит через слой, а часть преобразуется в тепло.
Таким образом, резистивный слой позволяет учитывать потери без необходимости моделирования реальной толщины материала.
Поверхностное сопротивление
Основным параметром граничного условия является Поверхностное сопротивление.
В САПР «ГАММА» оно задается в единицах Ом на квадрат.
Поверхностное сопротивление характеризует сопротивление квадратного участка тонкого проводящего слоя независимо от его линейных размеров.
Чем меньше значение поверхностного сопротивления:
- выше проводимость покрытия;
- меньше потери;
- больше отражение электромагнитной волны.
При увеличении поверхностного сопротивления:
- уменьшается проводимость;
- увеличиваются потери;
- возрастает поглощение энергии.
Когда использовать
Рекомендуется использовать граничное условие Резистивный слой, если необходимо моделировать:
- тонкие проводящие пленки;
- резистивные покрытия;
- прозрачные проводящие материалы;
- поглощающие поверхности;
- резистивные экраны;
- поверхности с заданным поверхностным сопротивлением.
Использование данного условия позволяет существенно уменьшить размер расчетной модели по сравнению с явным моделированием тонкого слоя.
Когда не использовать
Не рекомендуется использовать данное условие, если:
- требуется моделирование объемного проводника;
- толщина материала сопоставима с другими размерами конструкции;
- необходимо учитывать распределение поля внутри материала;
- известны объемные электрофизические свойства материала и требуется их полное моделирование.
Назначение условия в САПР «ГАММА»
Практические рекомендации
Для большинства задач рекомендуется использовать Резистивный слой только в тех случаях, когда толщина покрытия значительно меньше остальных геометрических размеров конструкции и не оказывает существенного влияния на распределение поля внутри материала.
Если необходимо исследовать влияние внутренней структуры проводника или распределение токов по толщине материала, рекомендуется использовать объемную модель с соответствующей проводимостью.
Создание условия
Для назначения условия необходимо:
-

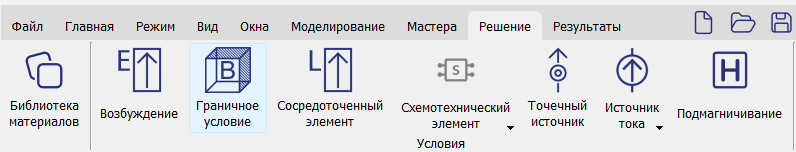

Открыть вкладку Решение.
-
Выбрать команду Граничное условие.
-

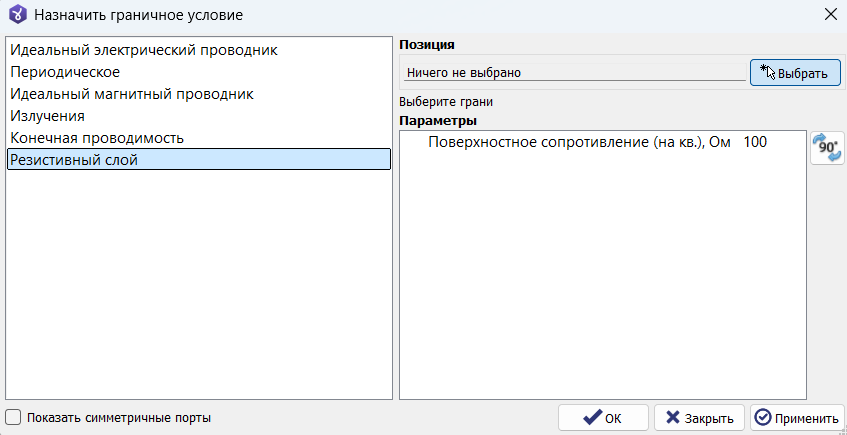

В открывшемся окне Назначить граничное условие выбрать Резистивный слой.
-

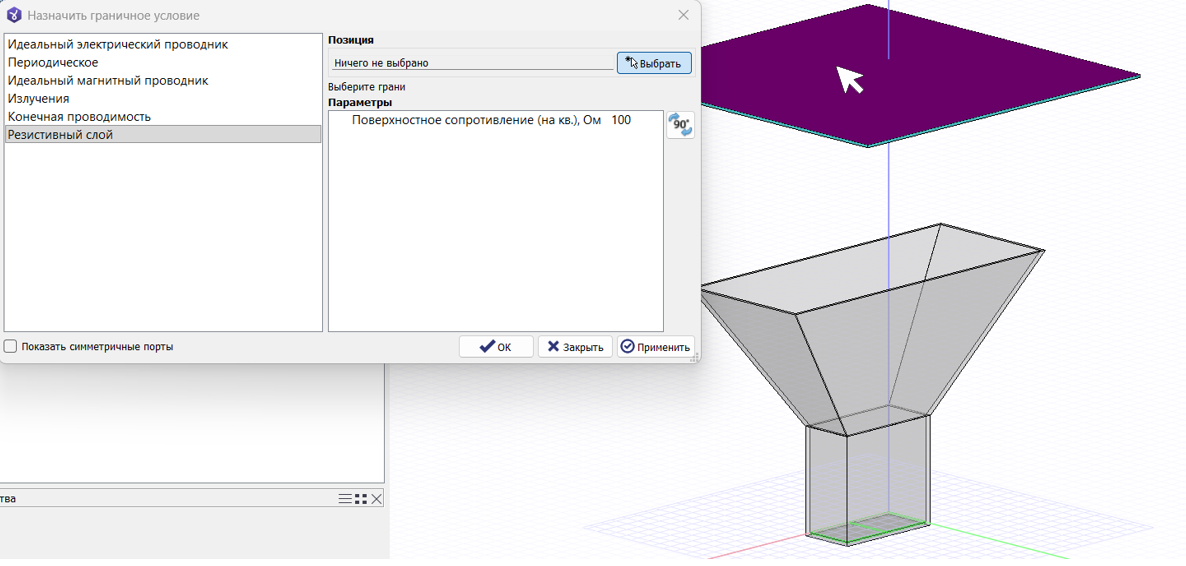

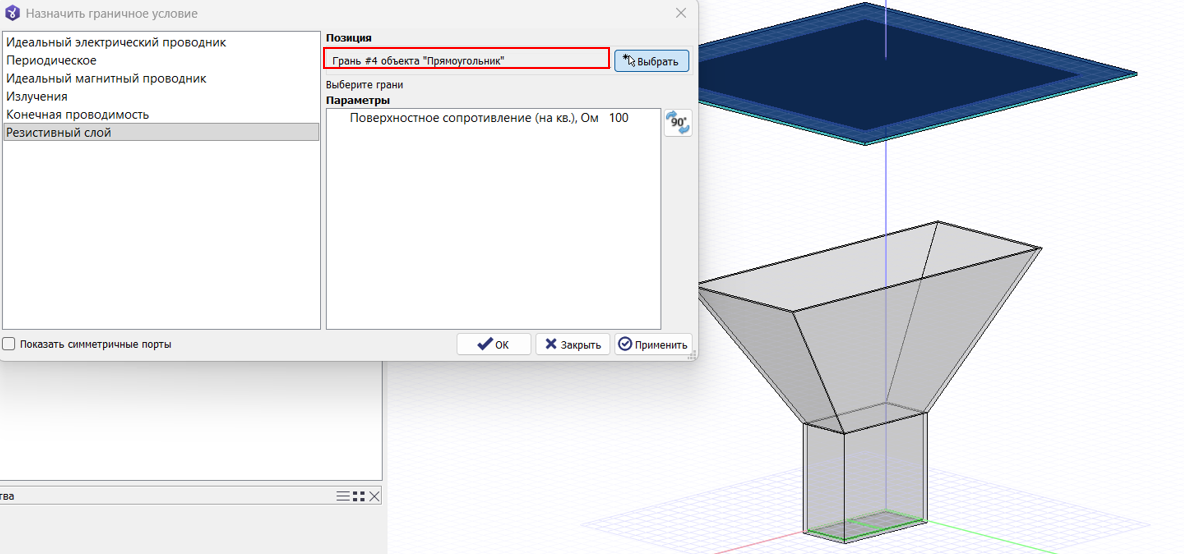

Выбрать поверхность, на которую необходимо назначить условие.
-

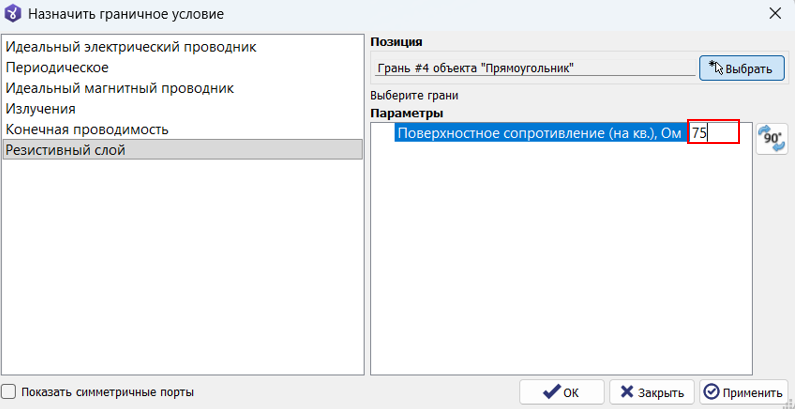

Задать значение поверхностного сопротивления.
-

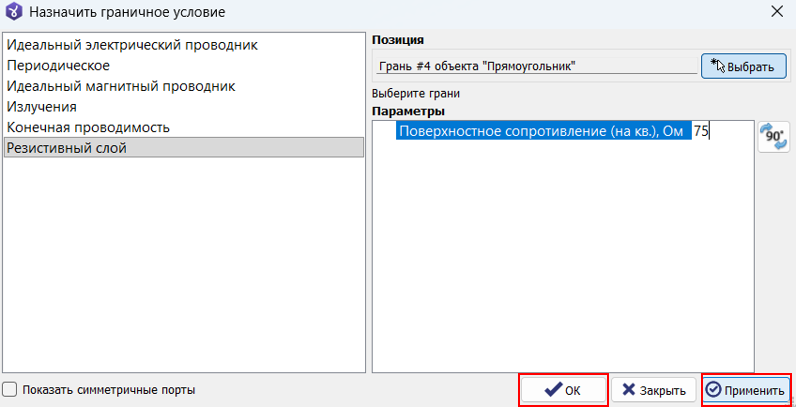

Нажать Применить, затем ОК.

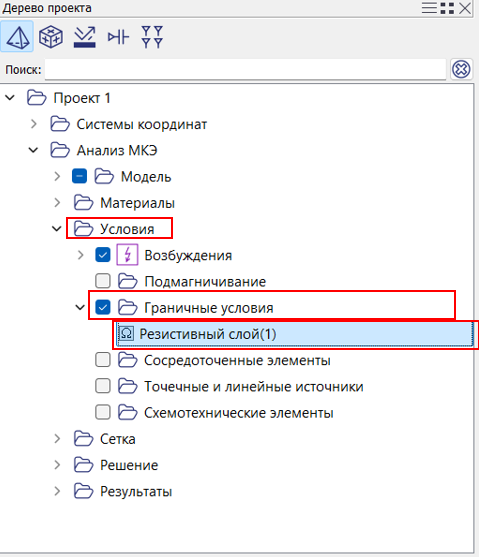

После создания условие появится в дереве проекта в разделе Условия в папке Граничные условия.
Проверка корректности назначения
После назначения условия рекомендуется убедиться, что:
- условие назначено на требуемую поверхность;
- поверхность соответствует тонкому проводящему покрытию;
- значение поверхностного сопротивления соответствует используемому материалу;
- отсутствует дублирование с другими проводящими граничными условиями.
Если параметры материала неизвестны, рекомендуется выполнить расчет для нескольких значений поверхностного сопротивления и оценить чувствительность характеристик устройства к изменению данного параметра.
Типичные ошибки
| Ошибка | Последствие |
|---|---|
| Использование резистивного слоя вместо объемного материала | Некорректная физическая модель |
| Неверное значение поверхностного сопротивления | Ошибка расчета потерь |
| Назначение условия на объемный металлический объект | Недостоверные результаты |
| Использование единиц Ом вместо Ом/квадрат | Некорректное моделирование покрытия |
| Одновременное назначение резистивного слоя и конечной проводимости на одну поверхность | Двойной учет проводящих свойств |
