Настройки

Окно Настройки предназначено для выбора общих параметров САПР «ГАММА», оформления рабочего пространства, управления мышью, импорта геометрии и параметров вычислительных модулей.

Чтобы открыть окно, выберите Файл → Настройки. В левой части окна выберите раздел или раскройте его подразделы; справа отобразятся соответствующие параметры.

Значения на иллюстрациях приведены как пример конфигурации. Они не являются универсальными рекомендациями или перечнем заводских значений.

Работа с окном настроек​

ЭлементНазначение
ПрименитьПрименение внесённых изменений без закрытия окна.
OKПодтверждение изменений и закрытие окна.
ОтменаЗакрытие окна без применения ещё не подтверждённых изменений. Уже применённые изменения этой кнопкой не отменяются.
Сбросить до умолчанийВозврат настроек к значениям по умолчанию.
Обзор…Выбор каталога или исполняемого файла в соответствующем поле.

Серым цветом отображаются недоступные параметры. Их доступность может зависеть от выбранного режима или соседнего флажка, например от включения Out-of-core или автоматической настройки параллельных вычислений.

Настройки приложения следует отличать от настроек конкретного анализа. Частоты, тип решения и другие параметры расчётной задачи задаются отдельно — см. Установка настроек решателя.

Содержание​

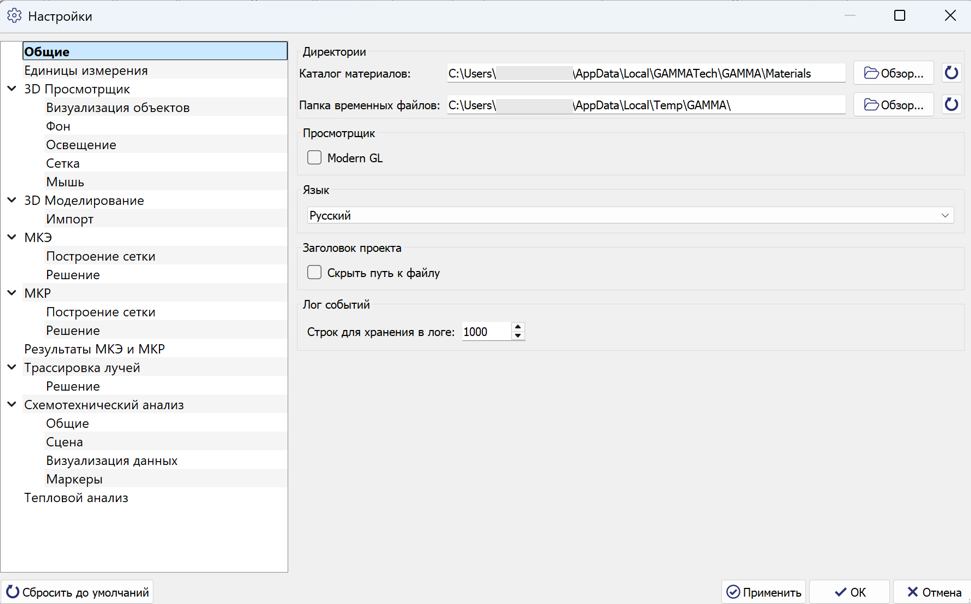

Общие​

Раздел объединяет расположение служебных каталогов, выбор языка, параметры просмотрщика и журнала событий.

Группа / параметрОписание
Директории → Каталог материаловПуть к папке с файлами библиотеки материалов. Для выбора другой папки используйте «Обзор…».
Директории → Папка временных файловКаталог для временных данных, создаваемых при работе САПР.
Просмотрщик → Modern GLПереключатель графического режима Modern GL для 3D-просмотрщика. Это параметр отображения, а не метод электромагнитного расчёта.
ЯзыкВыбор языка интерфейса из доступного списка.
Заголовок проекта → Скрыть путь к файлуУправление отображением полного пути к файлу проекта в заголовке окна.
Лог событий → Строк для хранения в логеКоличество строк, сохраняемых в журнале событий. На иллюстрации указано 1000.

Путь к каталогу материалов зависит от учётной записи и расположения данных на компьютере. Не копируйте путь с иллюстрации буквально.

Работа с библиотекой описана в разделах Библиотека материалов и Каталоги материалов. Настройка пути к папке и создание каталога-вкладки внутри библиотеки — разные операции.

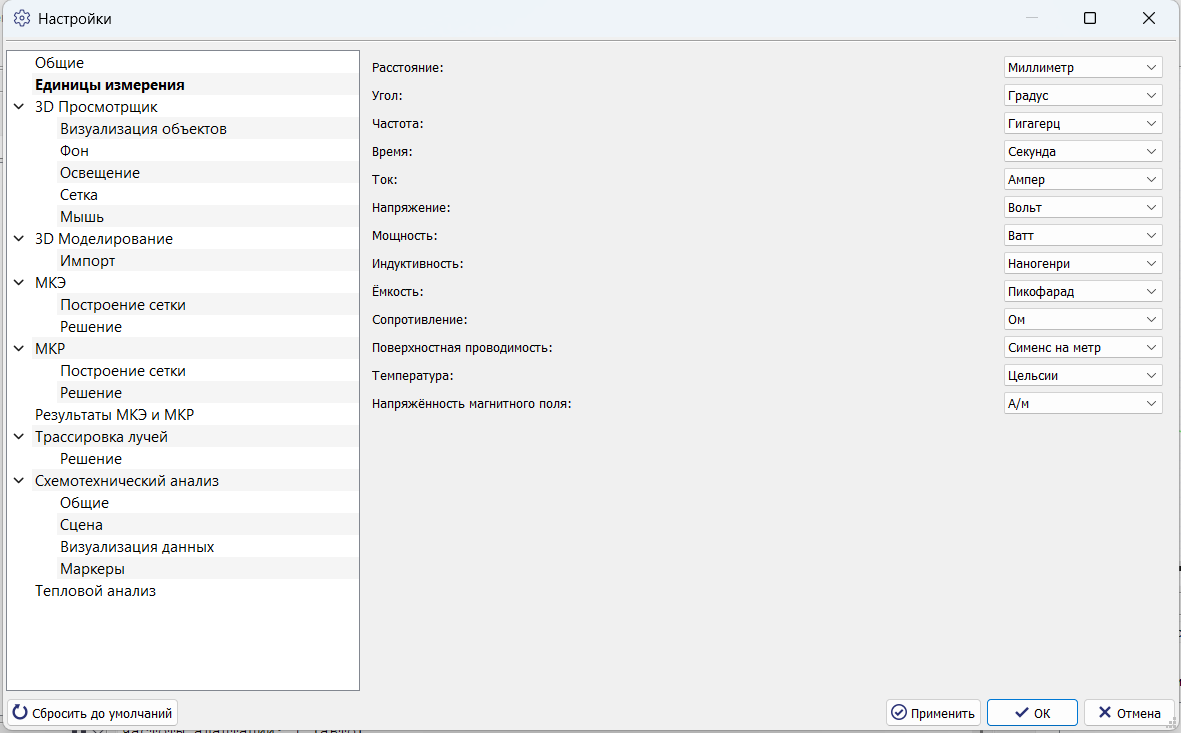

Единицы измерения​

Здесь выбираются единицы физических величин, используемые интерфейсом. Для каждой величины предусмотрен отдельный список.

При вводе параметров проверяйте единицы возле полей. Единицы расстояния, частоты и электрических величин выбираются независимо.

3D Просмотрщик​

Параметры этого раздела определяют внешний вид рабочей области и управление представлением модели. Они не задают физические свойства материалов.

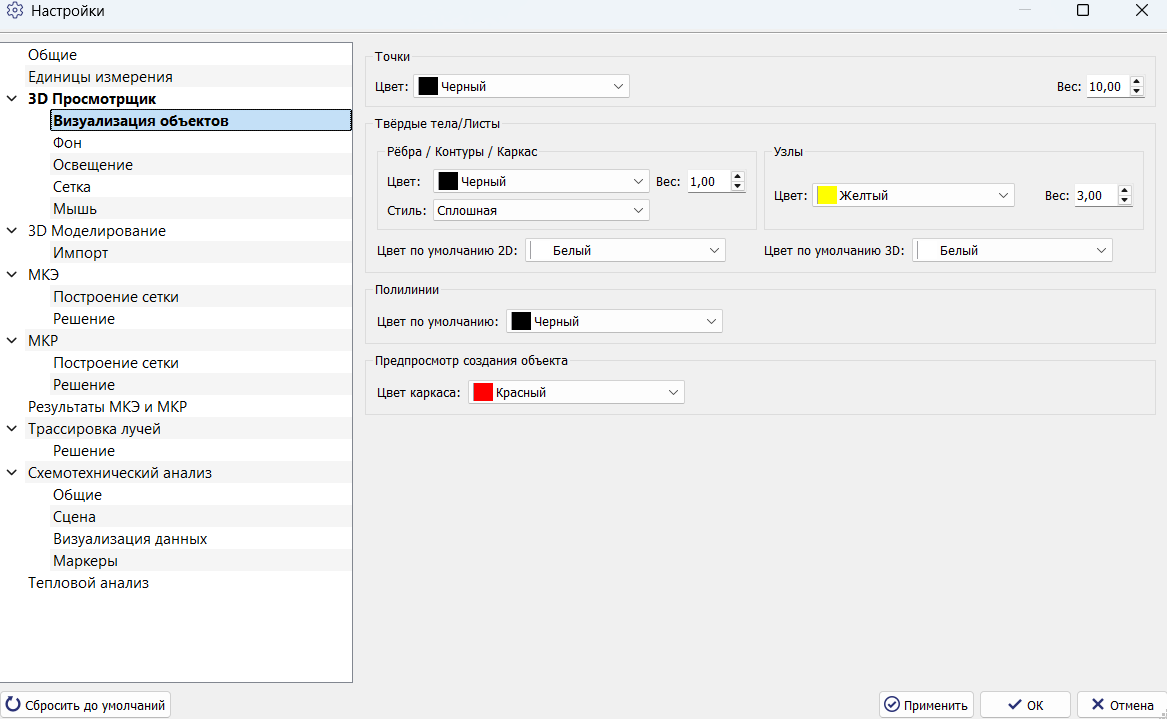

Визуализация объектов​

Группа / параметрОписание
Точки → ЦветЦвет отображаемых точек.
Точки → ВесРазмер графического обозначения точки.
Твёрдые тела/Листы → Рёбра / Контуры / Каркас → ЦветЦвет линий, отображающих рёбра и контуры объектов.
Рёбра / Контуры / Каркас → ВесТолщина соответствующих линий.
Рёбра / Контуры / Каркас → СтильВид линии. На иллюстрации выбран вариант «Сплошная».
Твёрдые тела/Листы → Узлы → ЦветЦвет узлов геометрии при их отображении.
Узлы → ВесРазмер обозначения узлов.
Цвет по умолчанию 2DИсходный цвет двумерных объектов.
Цвет по умолчанию 3DИсходный цвет объёмных объектов.
Полилинии → Цвет по умолчаниюИсходный цвет полилиний.
Предпросмотр создания объекта → Цвет каркасаЦвет предварительного каркаса создаваемого объекта.

Цвет по умолчанию и цвет отдельного объекта имеют разное назначение. Индивидуальные свойства выбранного объекта изменяются через панель свойств. См. Основы геометрии модели.

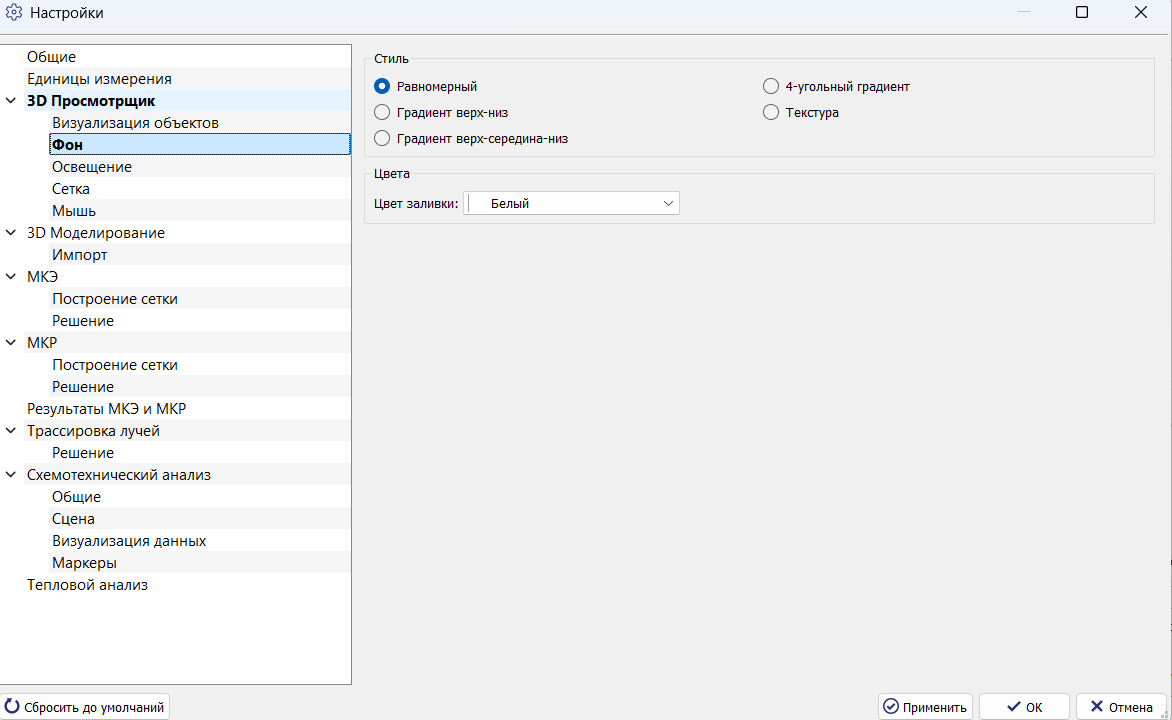

Фон​

Выберите способ оформления фона 3D-области, затем настройте соответствующие ему цвета или изображение.

СтильНазначение
РавномерныйОдноцветный фон; цвет выбирается в поле «Цвет заливки».
Градиент верх-низПереход цвета от верхней части области к нижней.
Градиент верх-середина-низГрадиент с отдельным цветом средней области.
4-угольный градиентГрадиент с заданием цветов углов области.
ТекстураИспользование текстуры для фона.

На иллюстрации показан равномерный белый фон. Состав дополнительных полей зависит от выбранного стиля. Выбирайте фон, на котором хорошо различаются геометрия, выделение и подписи.

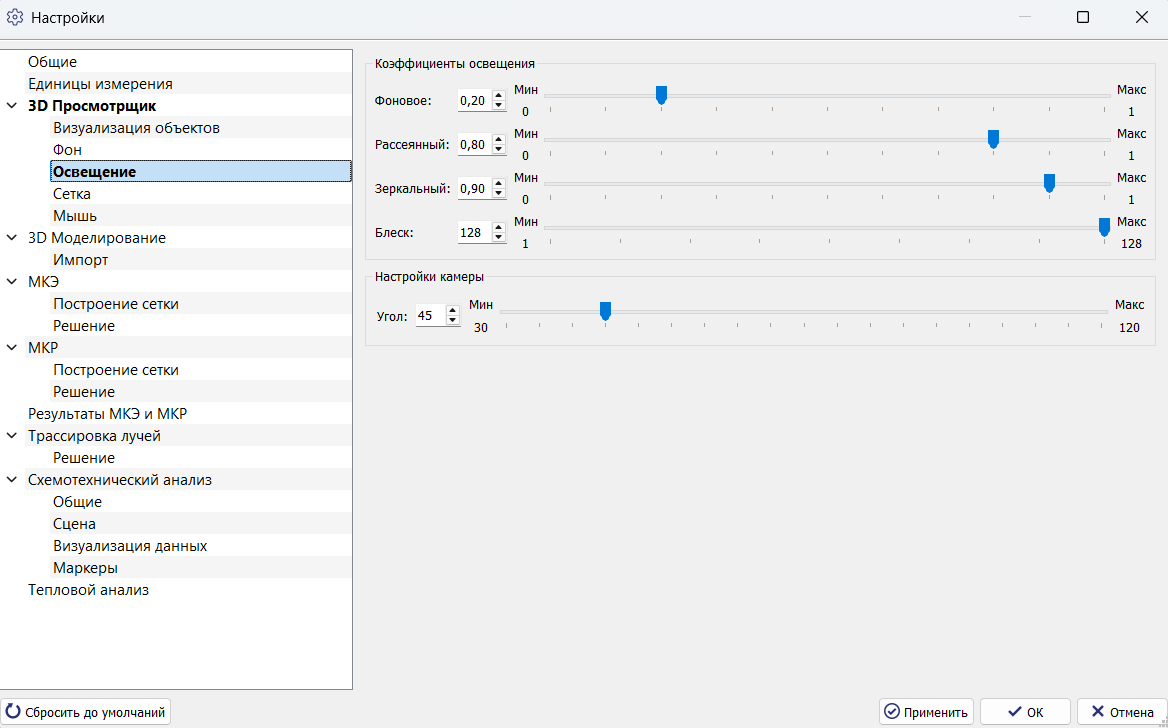

Освещение​

Настройки освещения изменяют визуальное восприятие поверхности модели: общую яркость, затенение и блики.

ПараметрОписаниеДиапазон на панели
ФоновоеВклад фонового освещения, уменьшающего темноту неосвещённых участков.0–1.
РассеянныйВклад рассеянного отражения, подчёркивающего форму поверхности.0–1.
ЗеркальныйВклад зеркального отражения, создающего блики.0–1.
БлескПараметр выраженности и концентрации зеркального блика.1–128.
Настройки камеры → УголУгол обзора камеры, влияющий на перспективное представление.30–120.

Значение можно изменить числовым полем или ползунком. Эти параметры относятся к изображению модели; они не заменяют свойства материала в расчёте.

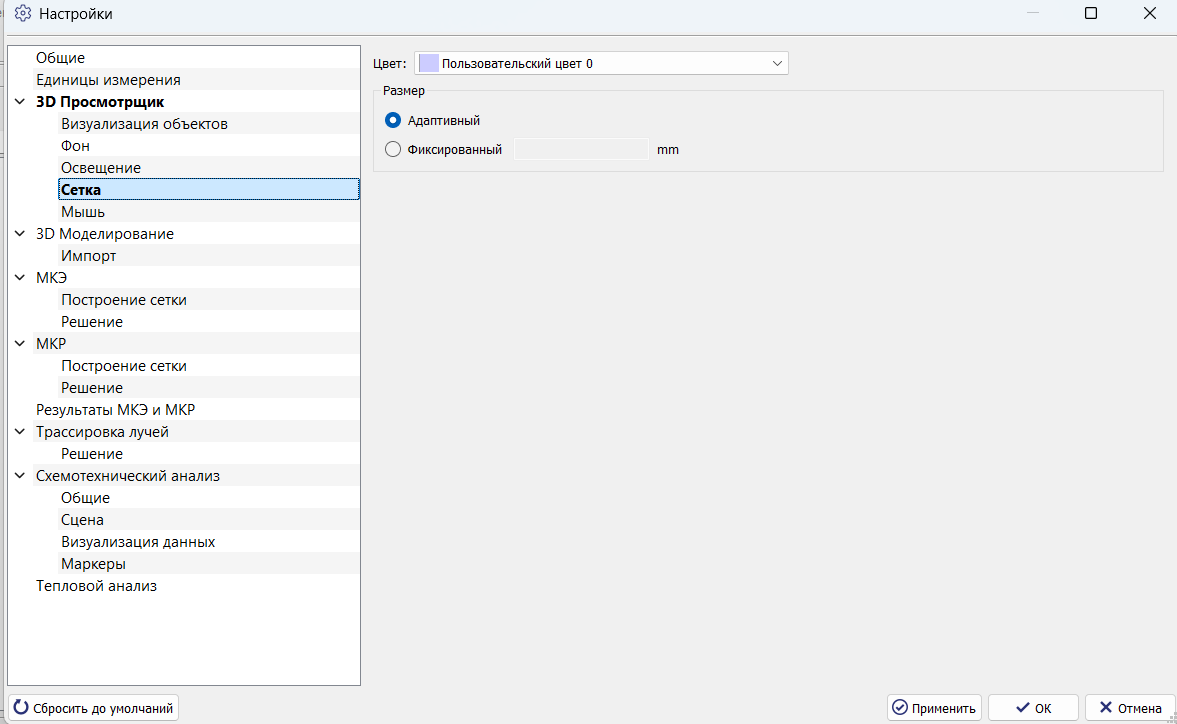

Сетка​

Этот подраздел управляет вспомогательной сеткой 3D-просмотрщика. Расчётные сетки МКЭ и МКР настраиваются в отдельных разделах.

ПараметрОписание
ЦветЦвет линий вспомогательной сетки.
Размер → АдаптивныйРазмер отображаемых ячеек подстраивается при изменении масштаба вида.
Размер → ФиксированныйИспользуется заданный постоянный размер ячейки.
Числовое поле фиксированного размераВеличина ячейки в единицах, указанных возле поля; на иллюстрации — мм.

В адаптивном режиме поле фиксированного размера недоступно. Для выбора фиксированного шага переключите режим и введите требуемое значение.

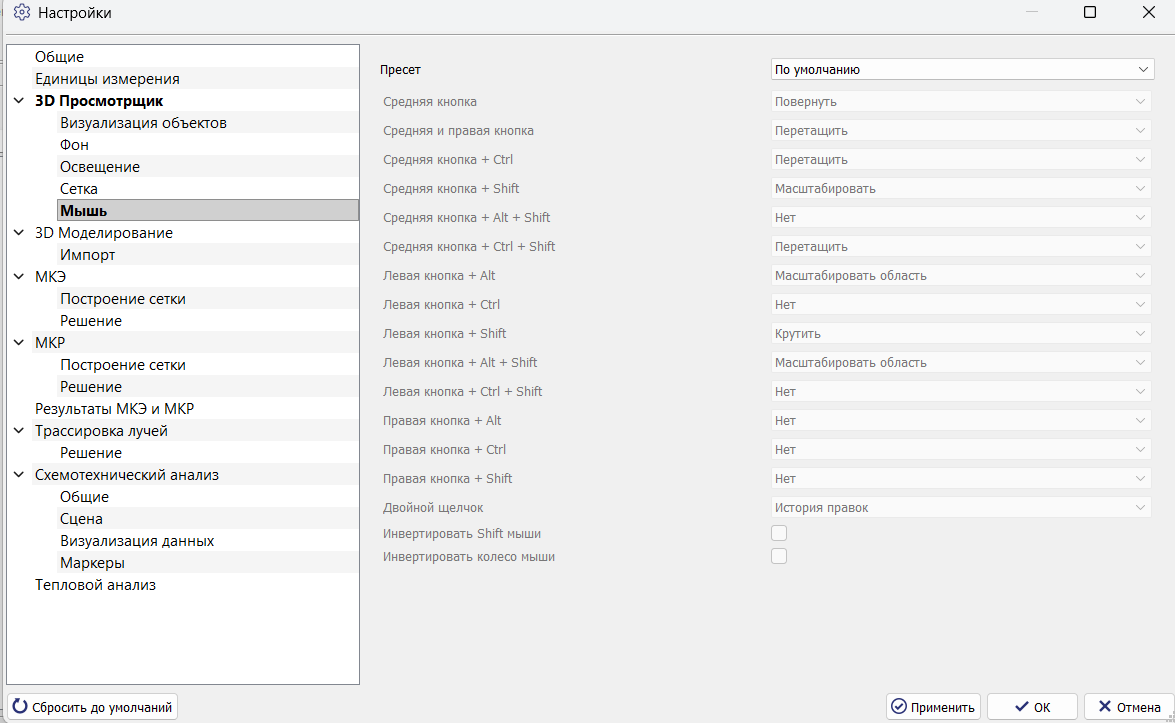

Мышь​

Подраздел задаёт соответствие между действиями мыши и командами управления видом. Поле Пресет позволяет выбрать готовый набор назначений.

Для показанного пресета По умолчанию установлены следующие назначения:

ДействиеКоманда
Средняя кнопкаПовернуть.
Средняя и правая кнопкаПеретащить.
Средняя кнопка + CtrlПеретащить.
Средняя кнопка + ShiftМасштабировать.
Средняя кнопка + Alt + ShiftНет.
Средняя кнопка + Ctrl + ShiftПеретащить.
Левая кнопка + AltМасштабировать область.
Левая кнопка + CtrlНет.
Левая кнопка + ShiftКрутить.
Левая кнопка + Alt + ShiftМасштабировать область.
Левая кнопка + Ctrl + ShiftНет.
Правая кнопка + AltНет.
Правая кнопка + CtrlНет.
Правая кнопка + ShiftНет.
Двойной щелчокИстория правок.

Значение «Нет» означает отсутствие назначенной команды в данном поле. Для другого пресета назначения могут отличаться. В готовом пресете поля показаны недоступными; для индивидуальной настройки используется пользовательский профиль, описанный в Рекомендуемых настройках.

Дополнительные флажки:

  • Инвертировать Shift мыши — переключение направления действия мыши, связанного с Shift.
  • Инвертировать колесо мыши — изменение направления реакции на прокрутку колеса.

Настройка мыши отличается от назначения сочетаний клавиш командам приложения. Последнее описано в разделе Настройка сочетания клавиш. Управление операциями построения — в разделе История операций.

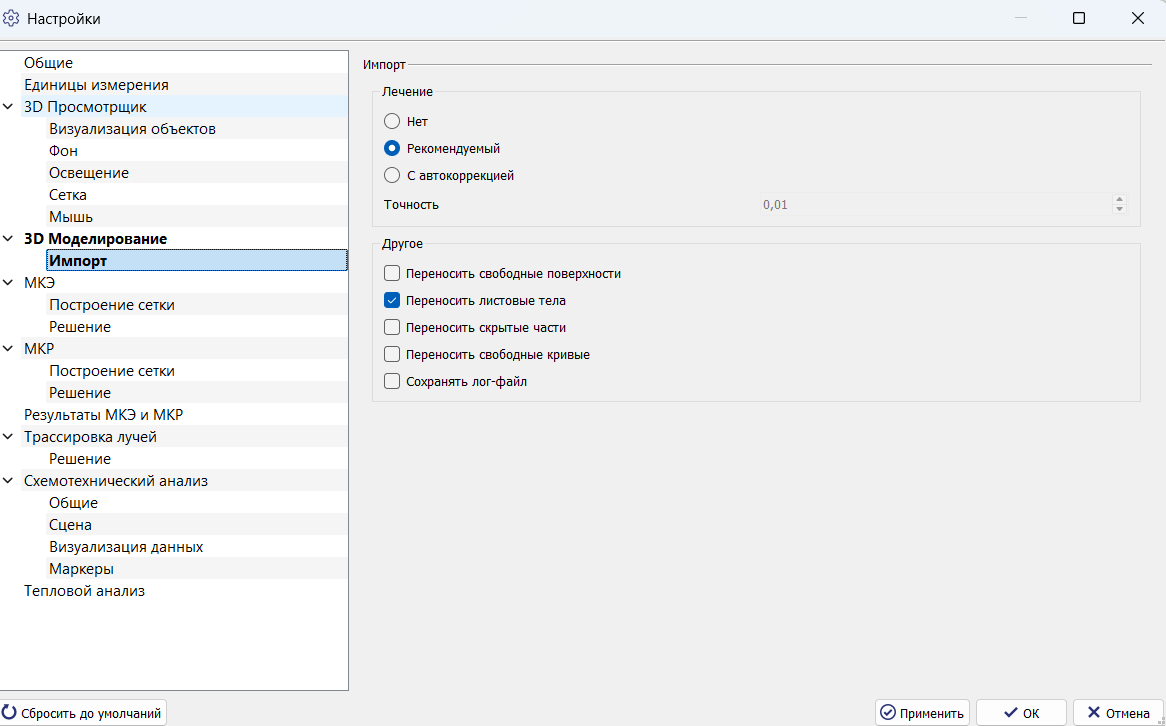

3D Моделирование → Импорт​

Подраздел определяет обработку импортируемой геометрии и состав переносимых объектов.

Лечение​

Режим / параметрОписание
НетИмпорт без выбранного режима лечения геометрии.
РекомендуемыйИспользование рекомендуемого режима обработки импортируемой геометрии.
С автокоррекциейВключение режима с автоматической коррекцией геометрии.
ТочностьПараметр точности обработки; доступность зависит от режима лечения. На иллюстрации в режиме «Рекомендуемый» поле недоступно.

Режим лечения определяет способ обработки геометрии при импорте. Он не заменяет последующую проверку полученной модели.

Другие параметры​

ФлажокОписание
Переносить свободные поверхностиВключать свободные поверхности из исходных данных.
Переносить листовые телаВключать листовые тела.
Переносить скрытые частиВключать части, отмеченные скрытыми в исходных данных.
Переносить свободные кривыеВключать свободные кривые.
Сохранять лог-файлСохранять журнал операции импорта для анализа её выполнения.

Набор необходимых типов объектов зависит от исходной модели. Например, при импорте поверхностной конструкции проверьте, включён ли перенос листовых тел. Поддерживаемые форматы и инструменты работы с геометрией перечислены в разделе Моделирование.

МКЭ​

Раздел содержит отдельные настройки построения сетки и выполнения расчёта методом конечных элементов. Количество потоков в этих подразделах задаётся независимо.

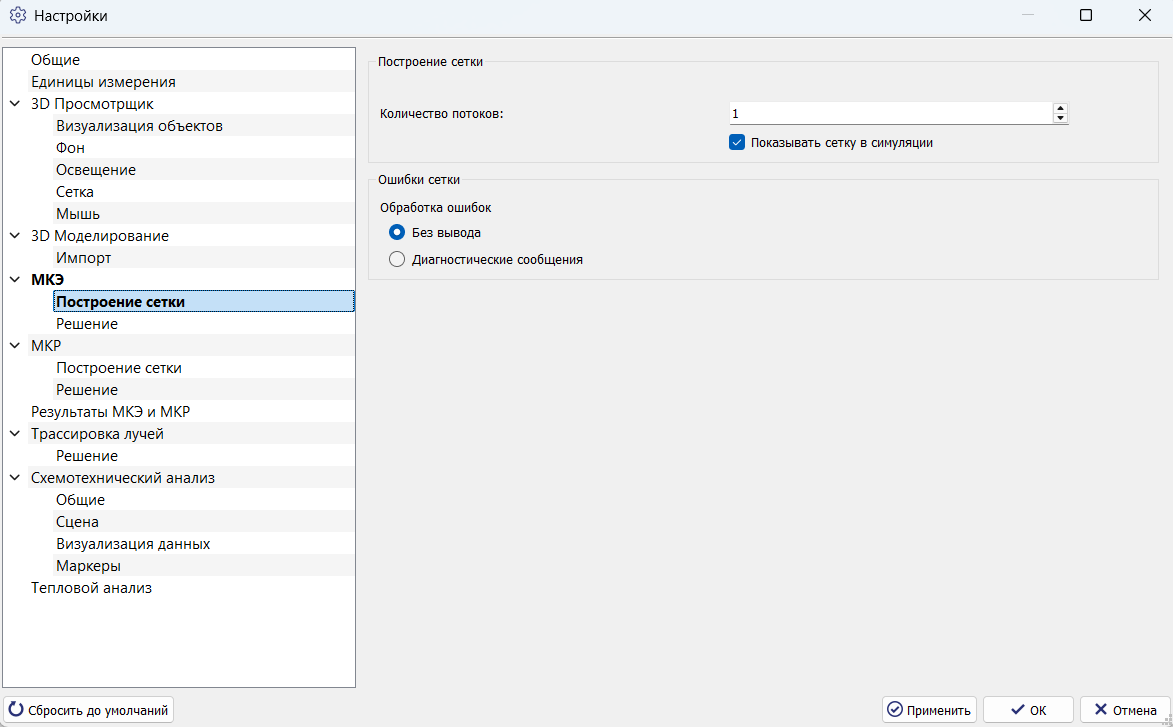

Построение сетки​

ПараметрОписание
Количество потоковЧисло потоков, используемых при построении сетки.
Показывать сетку в симуляцииУправление отображением сетки в процессе работы с симуляцией.
Обработка ошибок → Без выводаРежим без вывода диагностических сообщений об ошибках сетки. Он не означает исправления или отсутствия ошибок.
Обработка ошибок → Диагностические сообщенияВывод диагностики ошибок сетки.

Настройки генератора и проверка сетки конкретной модели рассматриваются в разделе Генерация полигональной сетки.

Решение​

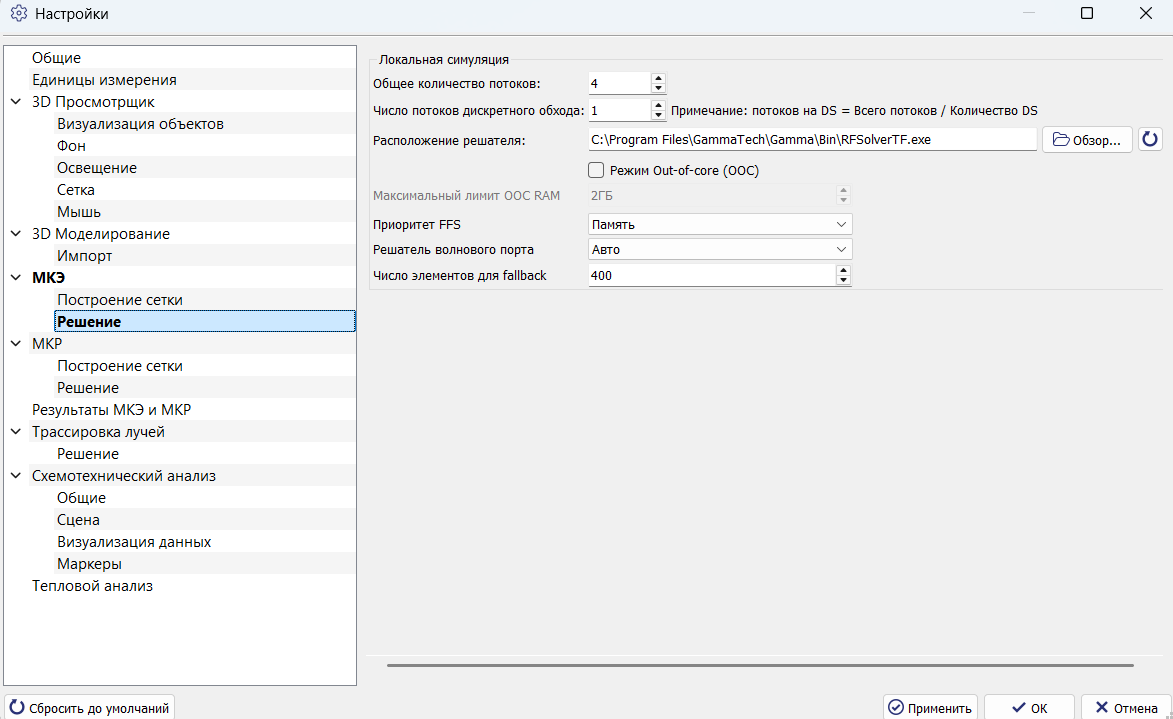

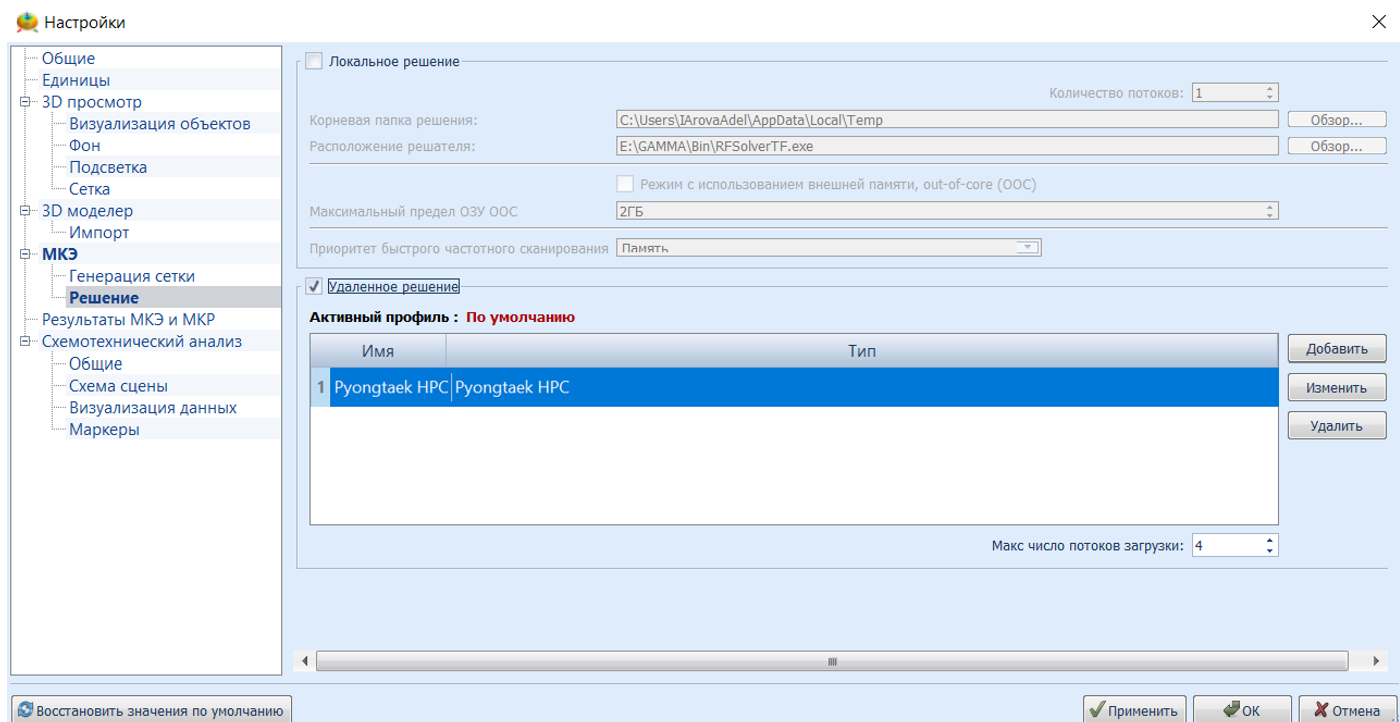

В группе Локальная симуляция задаются вычислительные ресурсы и параметры запуска локального решателя.

ПараметрОписание
Общее количество потоковОбщий ресурс потоков для локального МКЭ-расчёта.
Число потоков дискретного обходаПараметр распределения вычислительного ресурса при дискретном обходе частот. Рядом приведено правило распределения потоков между DS.
Расположение решателяПуть к исполняемому файлу решателя. Для выбора файла используйте «Обзор…». На иллюстрации показан RFSolverTF.exe.
Режим Out-of-core (OOC)Режим работы с вынесением части расчётных данных за пределы оперативной памяти, в дисковое хранилище.
Максимальный лимит OOC RAMОграничение оперативной памяти для режима OOC. При выключенном OOC поле на иллюстрации недоступно.
Приоритет FFSВыбор приоритета работы FFS. На иллюстрации выбран вариант «Память».
Решатель волнового портаВыбор варианта решателя волнового порта. На иллюстрации выбран вариант «Авто».
Число элементов для fallbackЧисловой параметр резервного механизма fallback; на иллюстрации — 400.

Подсказка интерфейса для дискретного обхода: потоков на DS = Всего потоков / Количество DS. Число потоков построения сетки не следует подставлять вместо общего ресурса решателя: оно задаётся в другом подразделе.

Параметры FFS, решателя волнового порта и fallback относятся к выбору вычислительной стратегии. Их не следует интерпретировать как настройки точности геометрии. Точный алгоритм выбора fallback и полный набор вариантов решателя зависят от реализации; эта страница не задаёт неподтверждённых пороговых правил.

Частоты, тип решения и параметры конкретного анализа рассматриваются отдельно в разделе Установка настроек решателя.

МКР​

Раздел содержит настройки сетки и режима расчёта методом конечных разностей.

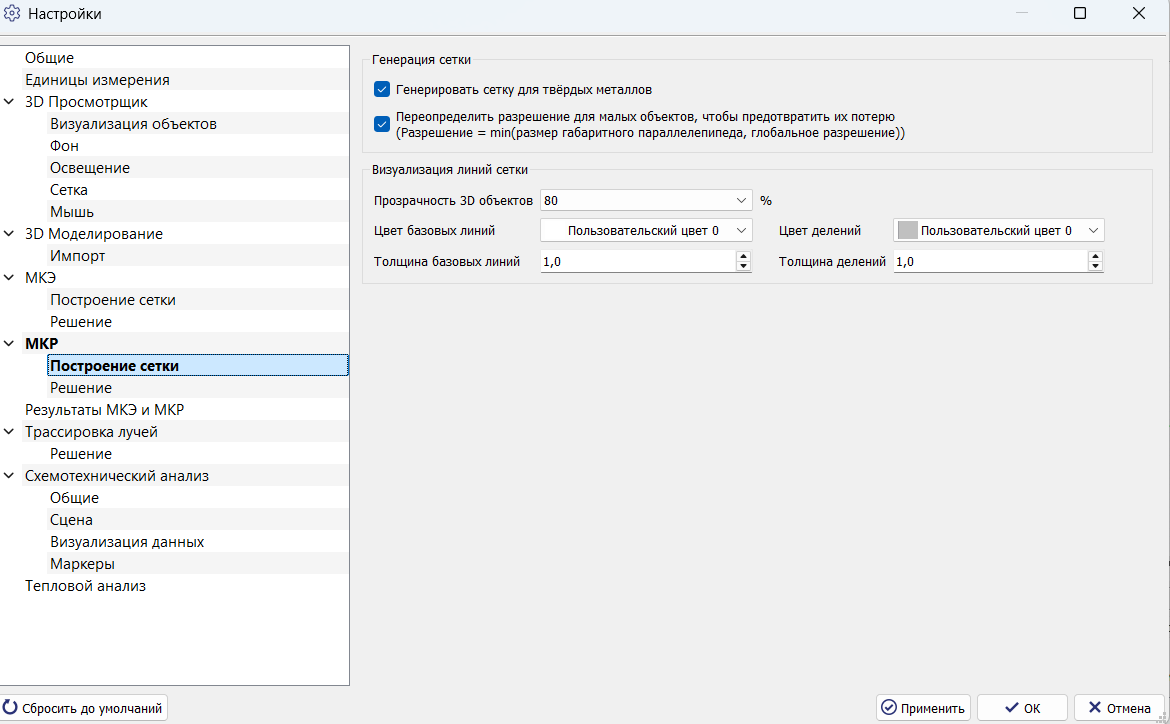

Построение сетки​

Группа / параметрОписание
Генерация сетки → Генерировать сетку для твёрдых металловВключение построения сетки для твёрдых металлических объектов.
Переопределить разрешение для малых объектов, чтобы предотвратить их потерюУточнение разрешения для малых объектов по правилу, приведённому в интерфейсе.
Визуализация линий сетки → Прозрачность 3D объектовПрозрачность геометрии при просмотре линий сетки, в процентах.
Цвет базовых линийЦвет основных линий сетки.
Толщина базовых линийТолщина их отображения.
Цвет деленийЦвет линий делений.
Толщина деленийТолщина линий делений.

Для малых объектов интерфейс указывает правило: разрешение = min(размер габаритного параллелепипеда, глобальное разрешение). Флажок предназначен для предотвращения потери небольших объектов при построении сетки.

Параметры цвета, толщины и прозрачности относятся к визуализации. Они не заменяют параметры генерации сетки.

Решение​

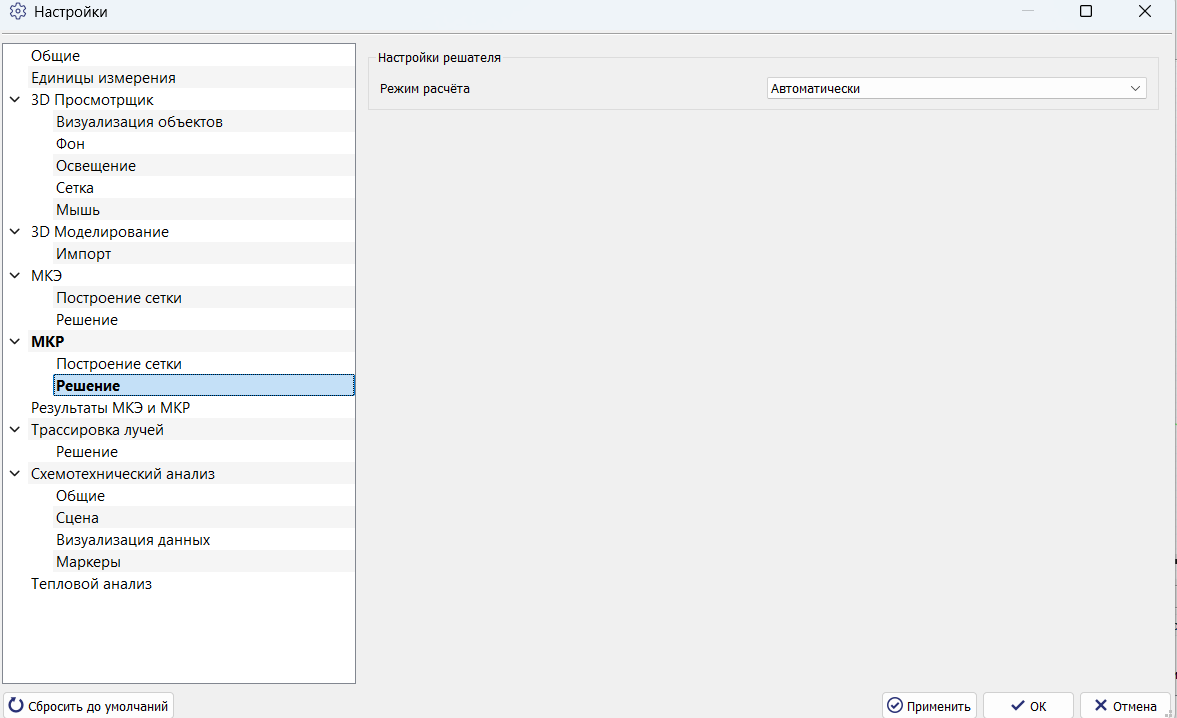

В поле Режим расчёта выбирается вариант работы решателя. На иллюстрации установлен режим Автоматически. Полный набор вариантов доступен в раскрывающемся списке используемой версии САПР.

Назначение МКР и его отличие от других методов описаны в разделе Режимы работы.

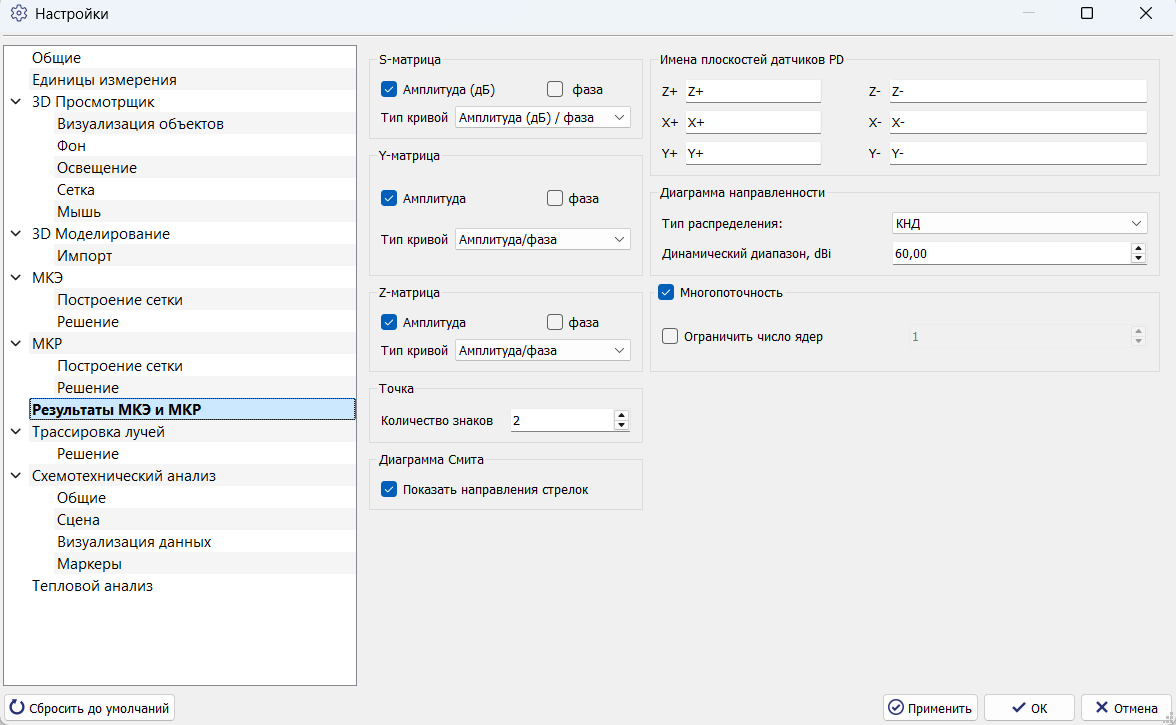

Результаты МКЭ и МКР​

Раздел задаёт представление результатов электромагнитных расчётов: матриц параметров, диаграмм и числовых значений.

Матрицы параметров​

ГруппаНастройки
S-матрицаОтображение амплитуды в дБ и фазы; выбор типа кривой.
Y-матрицаОтображение амплитуды и фазы; выбор типа кривой.
Z-матрицаОтображение амплитуды и фазы; выбор типа кривой.

Флажки определяют отображаемые составляющие. Поле Тип кривой задаёт представление данных. На иллюстрации для S-матрицы выбрано «Амплитуда (дБ) / фаза», для Y- и Z-матриц — «Амплитуда/фаза».

Другие параметры результатов​

Группа / параметрОписание
Точка → Количество знаковЧисло знаков при представлении значения точки.
Диаграмма Смита → Показать направления стрелокОтображение стрелок направления на диаграмме Смита.
Имена плоскостей датчиков PDПодписи плоскостей Z+, Z−, X+, X−, Y+, Y−. Для каждой плоскости предусмотрено собственное текстовое поле.
Диаграмма направленности → Тип распределенияВыбор величины, представляемой диаграммой. На иллюстрации выбран «КНД».
Динамический диапазон, dBiПараметр диапазона отображения диаграммы; обозначение единицы приведено как в интерфейсе. На иллюстрации — 60.
МногопоточностьИспользование многопоточной обработки результатов.
Ограничить число ядерВключение ограничения вычислительного ресурса обработки результатов.
Числовое поле ограниченияЧисло ядер; доступно при включении соответствующего ограничения.

Настройки многопоточности результатов и число потоков решателя относятся к разным этапам работы.

Получение характеристик описано в разделе Обработка результатов, изменение оформления отдельных графиков — в разделе Форматирование 2D-графиков.

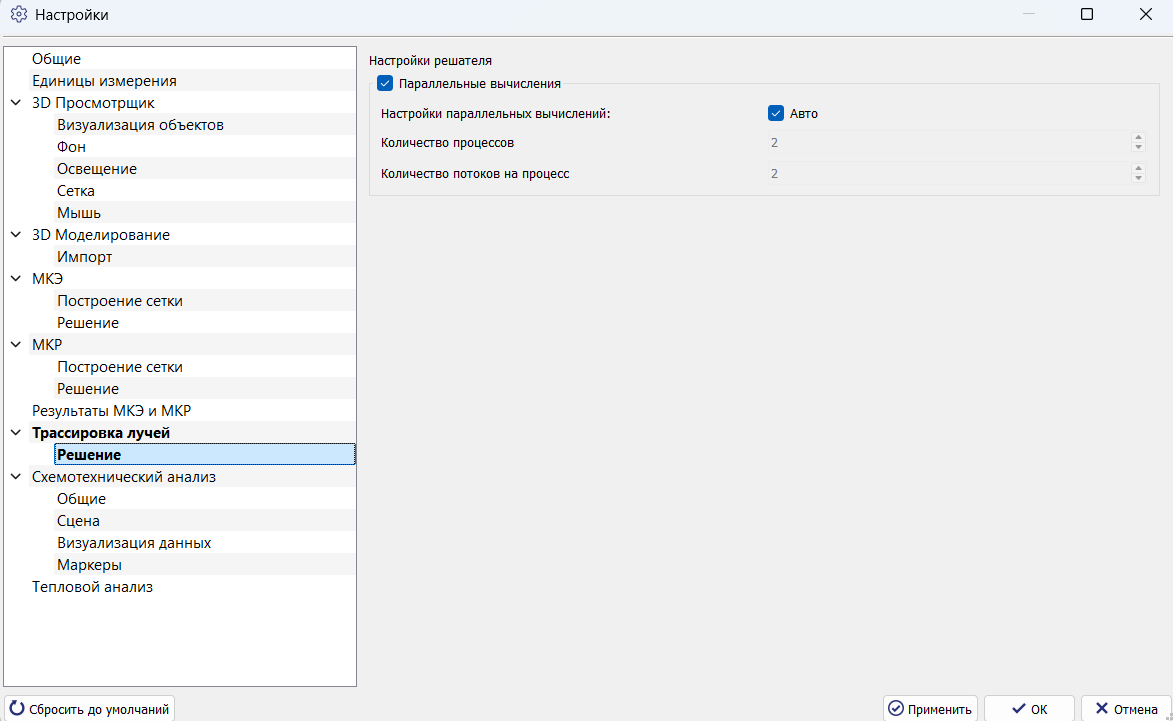

Трассировка лучей → Решение​

Подраздел задаёт параллельное выполнение расчёта трассировщиком лучей.

ПараметрОписание
Параллельные вычисленияВключение параллельного выполнения расчёта.
АвтоАвтоматический выбор параметров параллельных вычислений.
Количество процессовЧисло процессов при ручном задании конфигурации.
Количество потоков на процессЧисло потоков для каждого процесса.

На иллюстрации автоматический режим включён, поэтому поля количества процессов и потоков недоступны. Для ручного задания снимите флажок Авто, затем задайте доступные параметры. Процессы и потоки — разные уровни параллельного выполнения; количество процессов не равно количеству потоков на процесс.

Назначение трассировщика лучей описано в разделе Режимы работы.

Схемотехнический анализ​

Раздел объединяет рабочий каталог, оформление схемы и представление результатов СА.

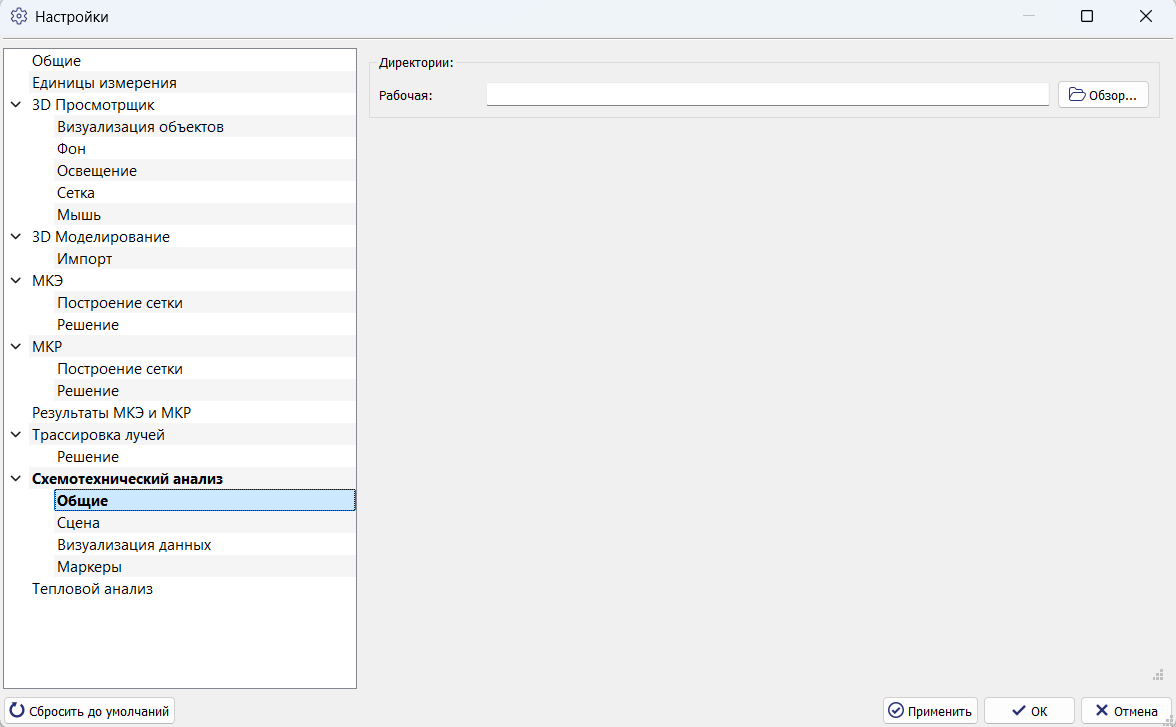

Общие​

В группе Директории поле Рабочая задаёт рабочую папку схемотехнического анализа. Нажмите Обзор…, чтобы выбрать каталог. Это отдельный параметр, не связанный с каталогом библиотеки материалов или папкой временных файлов в общих настройках.

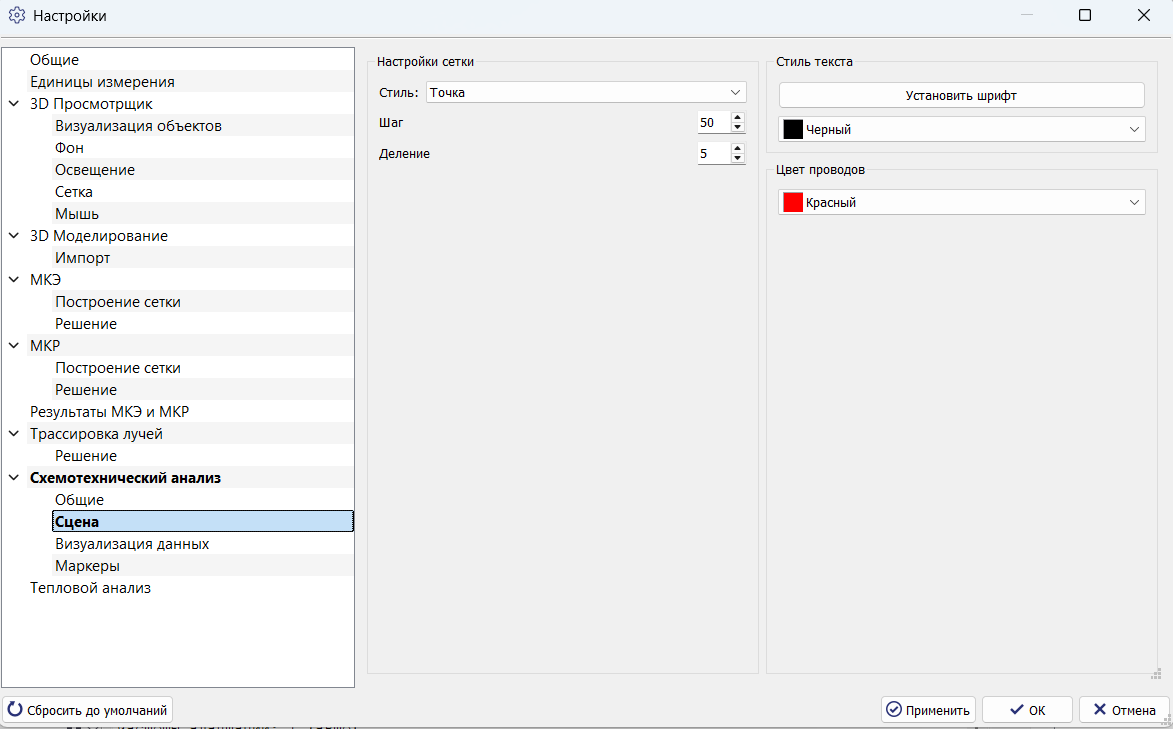

Сцена​

Группа / параметрОписание
Настройки сетки → СтильВид сетки редактора схем. На иллюстрации выбран вариант «Точка».
ШагРазмер основной ячейки сетки сцены.
ДелениеКоличество подразделений основной ячейки для размещения элементов.
Стиль текста → Установить шрифтВыбор шрифта обозначений.
Цвет текстаЦвет текстовых обозначений схемы.
Цвет проводовЦвет соединительных линий между элементами.

Шаг и деление позволяют согласовать видимую сетку и точность размещения компонентов. Параметры сцены не относятся к расчётной сетке МКЭ или МКР.

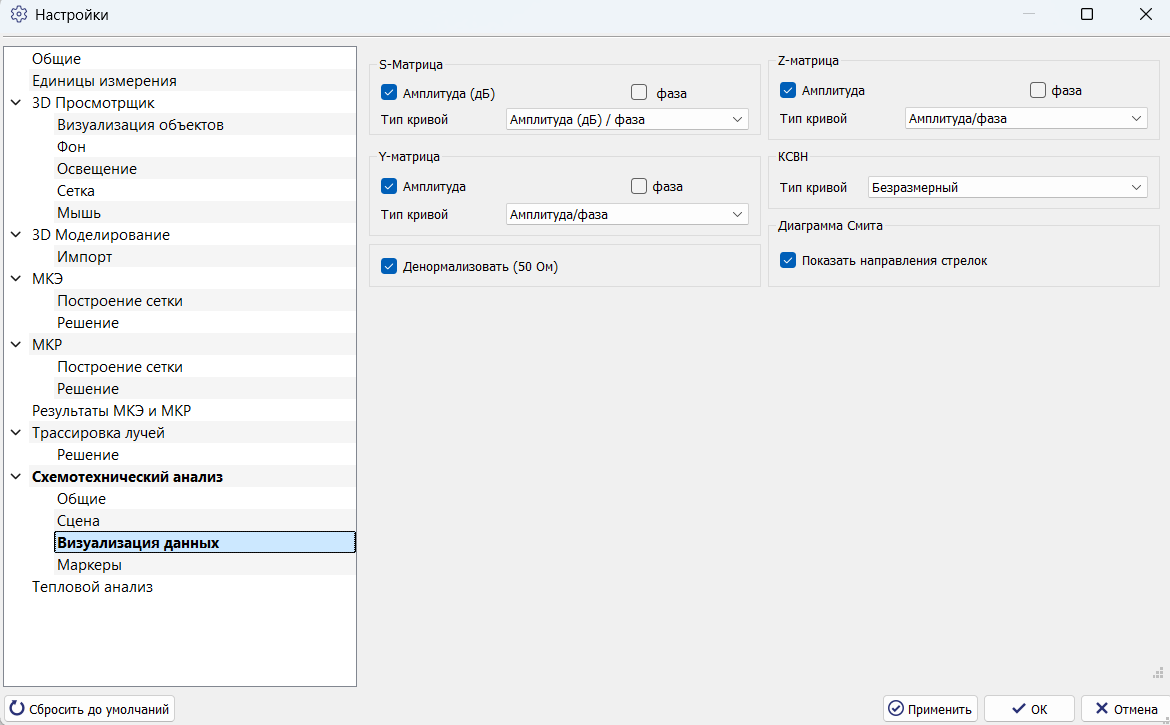

Визуализация данных​

Группа / параметрОписание
S-матрица → Амплитуда (дБ), фазаВыбор отображаемых составляющих S-параметров.
S-матрица → Тип кривойПредставление S-параметров; на иллюстрации — амплитуда в дБ и фаза.
Y-матрица → Амплитуда, фаза, Тип кривойСостав и представление графиков Y-параметров.
Z-матрица → Амплитуда, фаза, Тип кривойСостав и представление графиков Z-параметров.
Денормализовать (50 Ом)Управление денормализацией параметров с опорным сопротивлением 50 Ом.
КСВН → Тип кривойПредставление графика КСВН. На иллюстрации выбран вариант «Безразмерный».
Диаграмма Смита → Показать направления стрелокОтображение стрелок направления на диаграмме.

Флажки амплитуды и фазы и выбор типа кривой работают совместно: выберите нужное представление и отметьте составляющие, которые требуется показывать.

Порядок работы с графиками СА приведён в разделе Постобработка. Связанный справочный материал о настройках сцены и данных — Предпочтения.

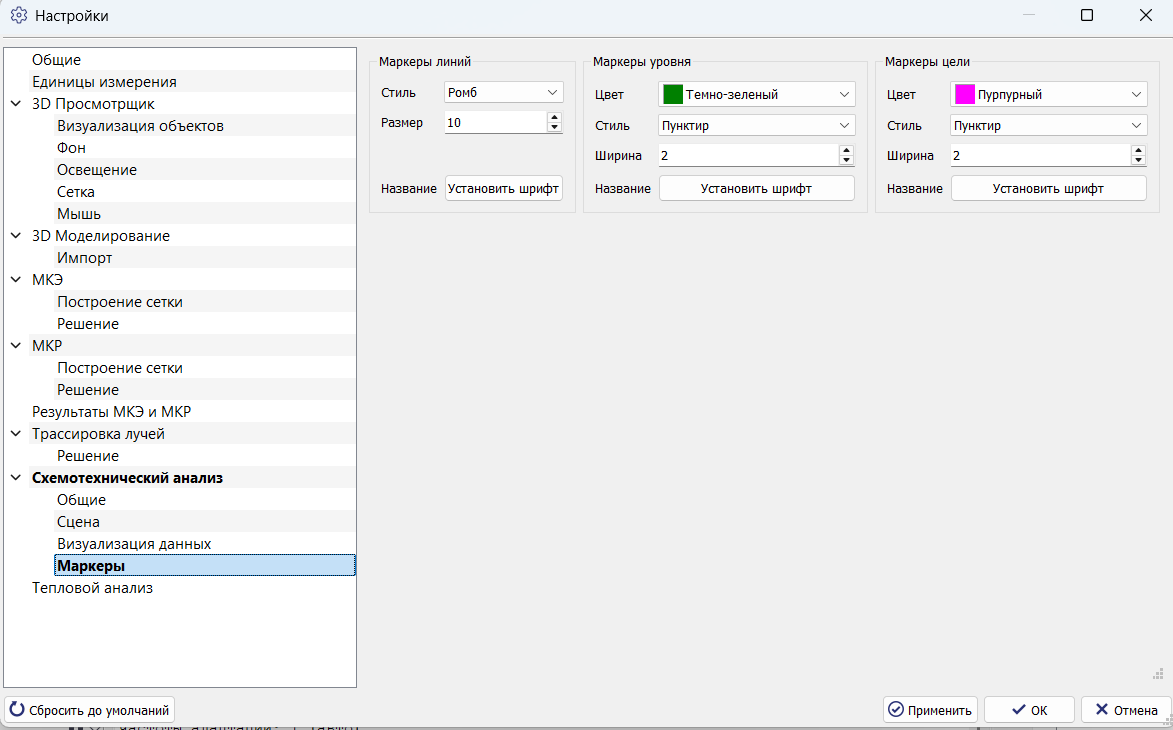

Маркеры​

Подраздел Схемотехнический анализ → Маркеры задаёт оформление маркеров линий, уровня и цели на графиках СА. Для каждой группы предусмотрен собственный набор параметров.

Маркеры линий​

ПараметрНазначениеЗначение на иллюстрации
СтильФорма графического обозначения маркера. Выберите вариант из списка.Ромб.
РазмерРазмер обозначения маркера на графике.10.
Название → Установить шрифтОткрытие выбора шрифта подписи маркера.Шрифт выбирается в отдельном диалоге.

Маркеры уровня​

ПараметрНазначениеЗначение на иллюстрации
ЦветЦвет отображения маркера уровня.Тёмно-зелёный.
СтильСтиль линии маркера уровня.Пунктир.
ШиринаТолщина линии маркера уровня.2.
Название → Установить шрифтОткрытие выбора шрифта подписи маркера уровня.Шрифт выбирается в отдельном диалоге.

Маркеры цели​

ПараметрНазначениеЗначение на иллюстрации
ЦветЦвет отображения маркера цели.Пурпурный.
СтильСтиль линии маркера цели.Пунктир.
ШиринаТолщина линии маркера цели.2.
Название → Установить шрифтОткрытие выбора шрифта подписи маркера цели.Шрифт выбирается в отдельном диалоге.

Чтобы изменить оформление, выберите нужную группу, задайте параметры и нажмите Применить или OK. Кнопка Установить шрифт настраивает оформление подписи, а не её текст. Значения в таблицах отражают показанную конфигурацию, а не обязательные настройки.

Эти параметры относятся к внешнему виду маркеров. Числовое значение уровня или условия цели здесь не задаются.

См. также Предпочтения СА и Постобработка в режиме СА.

Тепловой анализ​

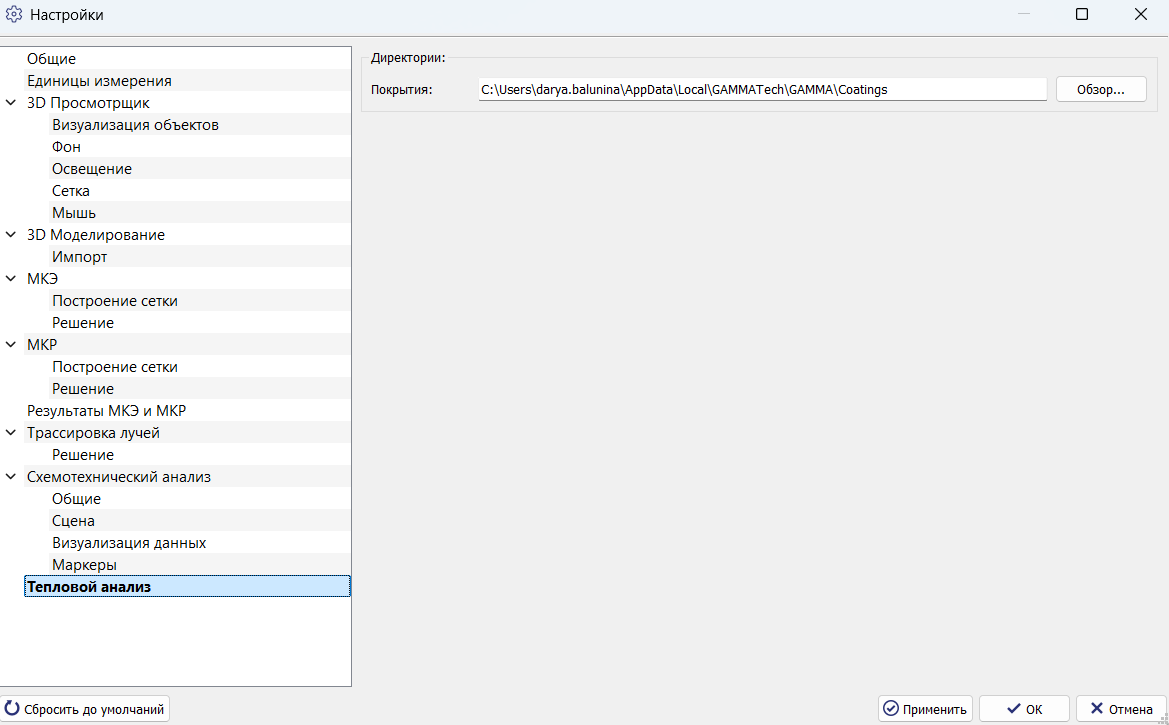

В группе Директории поле Покрытия задаёт путь к каталогу данных покрытий. Для выбора другой папки нажмите Обзор….

Путь зависит от размещения пользовательских данных на компьютере. На иллюстрации папка имеет имя Coatings. Это отдельный каталог; его не следует подменять каталогом материалов Materials.

Связанные разделы​
